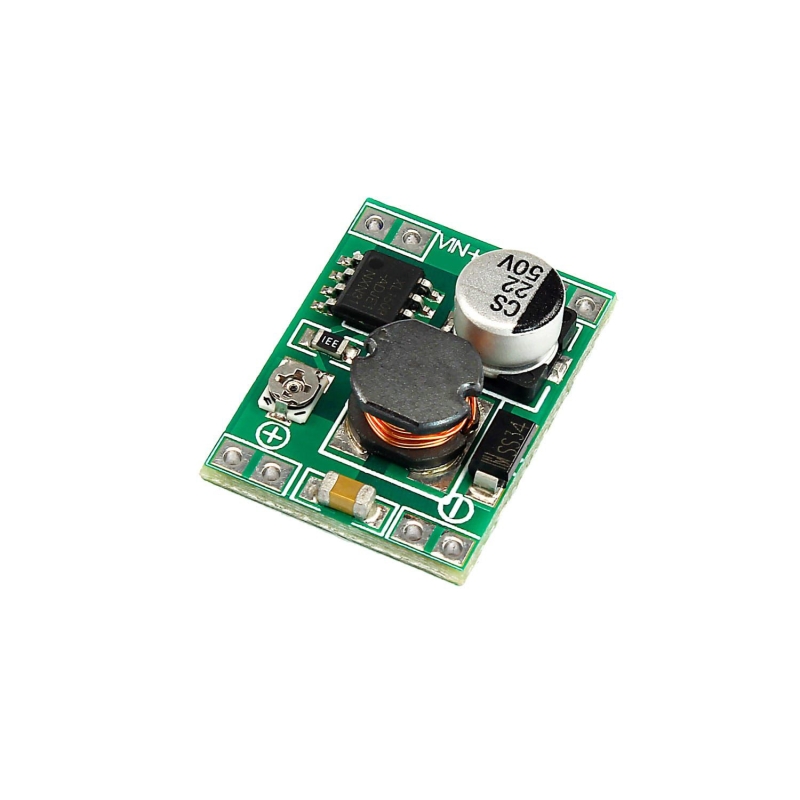

ماژول رگولاتور DC به DC کاهنده متغیر 2 آمپر XL1509

ماژول XL1509 یک رگولاتور سوئیچینگ DC به DC از نوع Step-Down (Buck) است که با بهره‌گیری از XL1509 طراحی شده و قابلیت کاهش ولتاژ ورودی در بازه‌ی 5 تا 40 ولت به ولتاژ خروجی قابل تنظیم بین 1.2 تا 35 ولت را دارد. توانایی عبور جریان تا حداکثر 2 آمپر همراه با بازدهی بالا (تا 88٪) و فرکانس سوییچ 150 کیلوهرتز، این ماژول را به گزینه‌ای کارآمد برای منابع تغذیه قابل تنظیم تبدیل کرده است. ولتاژ خروجی توسط پتانسومتر تعبیه‌شده روی برد به‌راحتی تنظیم می‌شود. این ماژول با ابعاد کوچک و طراحی ماژولار، مناسب پروژه‌های DIY، تامین تغذیه ماژول‌های مختلف و کاربردهای صنعتی سبک است که نیاز به تنظیم دقیق ولتاژ دارند. عملکرد پایدار در محدوده‌ی دمایی گسترده نیز از دیگر مزایای این ماژول به شمار می‌رود.

مشخصات

• ولتاژ ورودی: 5 تا 40 ولت
• ولتاژ خروجی: 1.2 تا 35 ولت (قابل تنظیم)
• جریان خروجی: حداکثر 2 آمپر
• فرکانس سوئیچینگ: 150 کیلوهرتز
• بیشینه بازدهی: 88 درصد
• دمای کاری: 45- تا 85+ درجه‌ی سانتی‌گراد
• ابعاد: 23×17×7 میلی‌متر

کاربردهای رایج

ماژول XL1509 به دلیل ویژگی‌های فنی مناسب، در پروژه‌های الکترونیکی مختلف برای کاهش و تنظیم ولتاژ استفاده می‌شود. از جمله کاربردهای آن می‌توان به تغذیه میکروکنترلرها، ماژول‌های وایرلس، سیستم‌های مانیتورینگ و پروژه‌های DIY اشاره کرد. همچنین در طراحی منابع تغذیه سفارشی و شارژرهای خاص نیز مورد استفاده قرار می‌گیرد.

• تامین ولتاژ تنظیم‌شده برای بردهای آردوینو و رزبری‌پای
• تغذیه ماژول‌های سنسور و ارتباطی
• استفاده در سیستم‌های باتری‌محور با نیاز به ولتاژ ثابت
• ساخت منابع تغذیه متغیر آزمایشگاهی
• کاربرد در پروژه‌های DIY و دانش‌آموزی
• طراحی و ساخت شارژرهای اختصاصی
• استفاده در سیستم‌های خورشیدی کوچک
• تغذیه تقویت‌کننده‌های صوتی قابل حمل
• تامین ولتاژ برای نمایشگرهای LCD و OLED
• کاربرد در تجهیزات کنترل صنعتی سبک

عملکرد

ماژول XL1509 یک مبدل کاهنده (Buck Converter) است که ولتاژ DC ورودی بین 5 تا 40 ولت را به ولتاژ خروجی قابل تنظیم بین 1.2 تا 35 ولت تبدیل می‌کند. این تبدیل با استفاده از چیپ XL1509 و فرایند سوئیچینگ با فرکانس 150 کیلوهرتز انجام می‌شود. سلف، دیود و خازن‌ها در مدار وظیفه فیلتر کردن و تثبیت ولتاژ خروجی را دارند. تنظیم ولتاژ خروجی با پتانسومتر روی برد امکان‌پذیر است و جریان خروجی حداکثر تا 2 آمپر می‌رسد. این ماژول برای تأمین ولتاژ دقیق در مدارهای مختلف کاربرد دارد.

 Introduction

The XL1509 module is a step-down DC-DC converter capable of reducing voltage to 1.3V and a maximum output current of 2A. This regulator is designed with a frequency of 150kHz and its output voltage can be adjusted via an on-board potentiometer. This module is suitable for various applications such as supplying voltage for electronic circuits and DIY projects.
