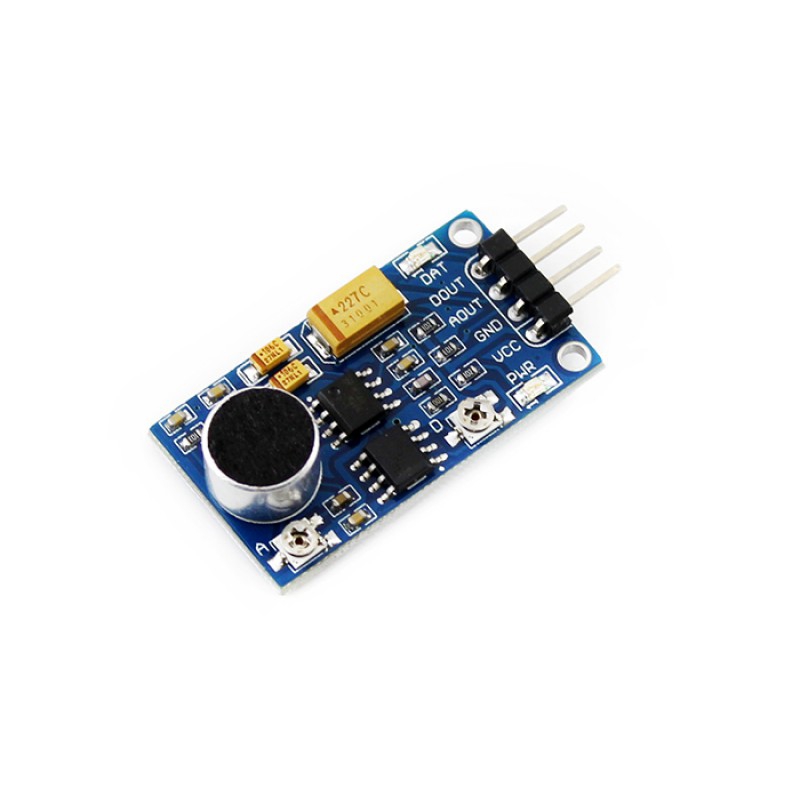

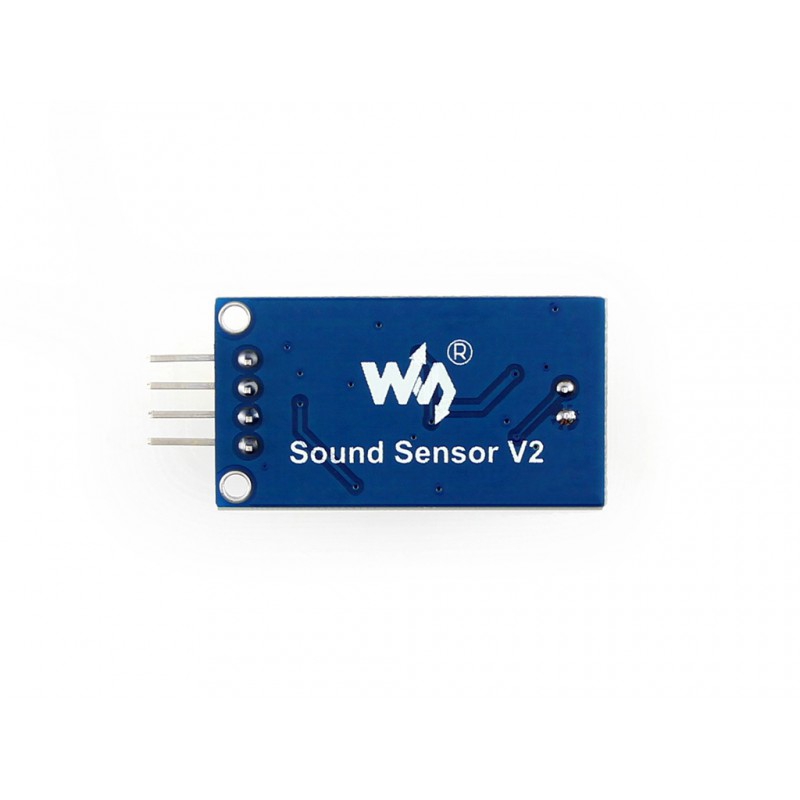

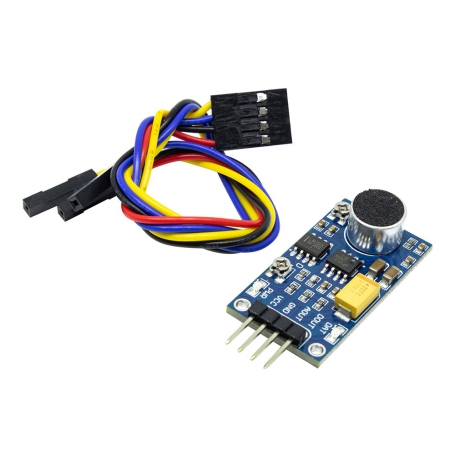

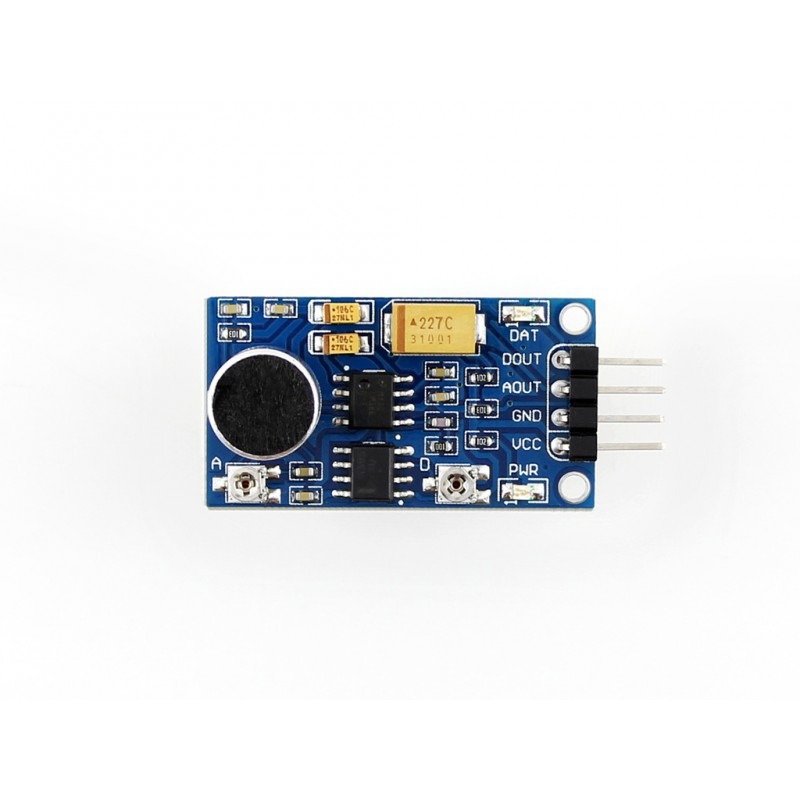

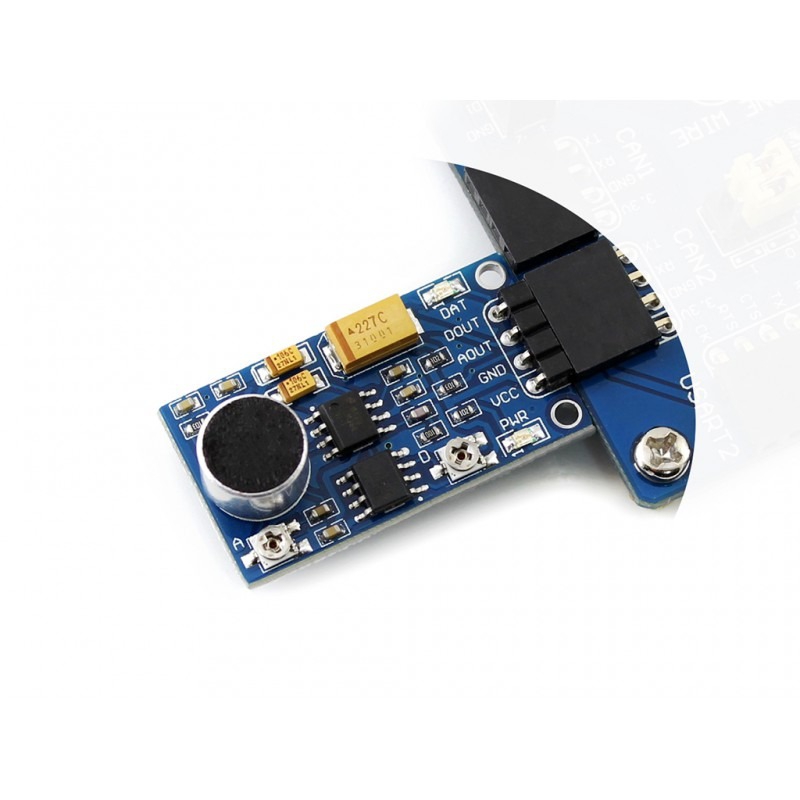

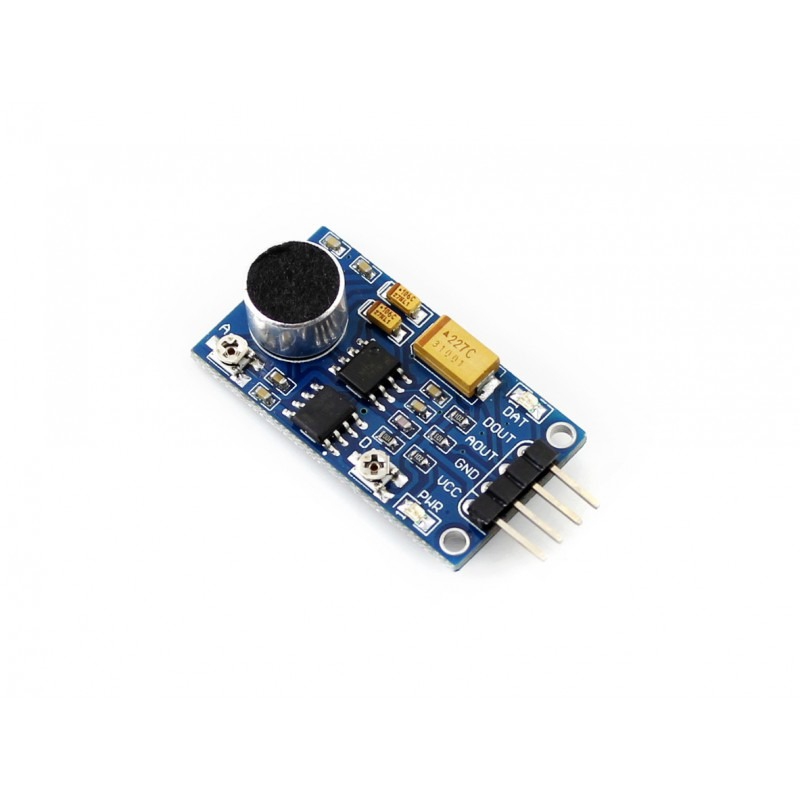

ماژول سنسور تشخیص صوت Waveshare

معرفی

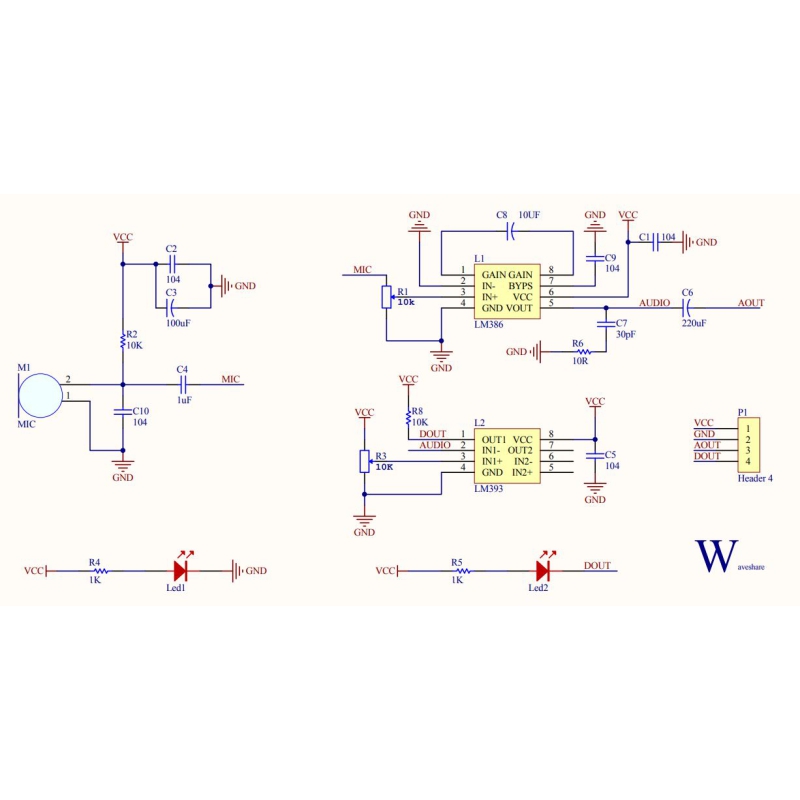

سنسور صدا یک ماژول حسگر صدا مجهز به تراشه های LM386 و LM393 است. این ماژول دارای مصرف انرژی بسیار کم بوده و در محدوده ولتاژ 3.3 الی 5.5 ولت راه اندازی می گردد همچنین حساسیت این ماژول در حدود 52 دسی بل بوده و در محدوده فرکانس 50 هرتز تا 20 کیلو هرتز کارایی دارد علاوه بر این اعوجاج هارمونیک کلی این ماژول نیز کم است .این ماژول عمدتا برای تقویت کننده صدا، تشخیص صدای محیط استفاده می شود ولی تشخیص سطح صدا و مقدار دقیق دسی بل را نمی توان بدست آورد. این ماژول قابلیت راه اندازی با انواع امبدد برد مانند Raspberry Pi/Arduino/STM32 را دارد . برای راه اندازی می توانید به فایل های راه انداز که در انتهای توضیحات موجود می باشد مراجعه نمایید. این ماژول علاوه بر قابلیت اتصال مدارهای دیجیتالی

مشخصات

ولتاژ تغذیه : 3.3 ولت الی 5.5 ولت DC
حساسیت میکروفن : 52 دسی بل
فرکانس : 50 هرتز الی 20 کیلو هرتز
ابعاد سوراخ برای نصب : 2 میلی متر

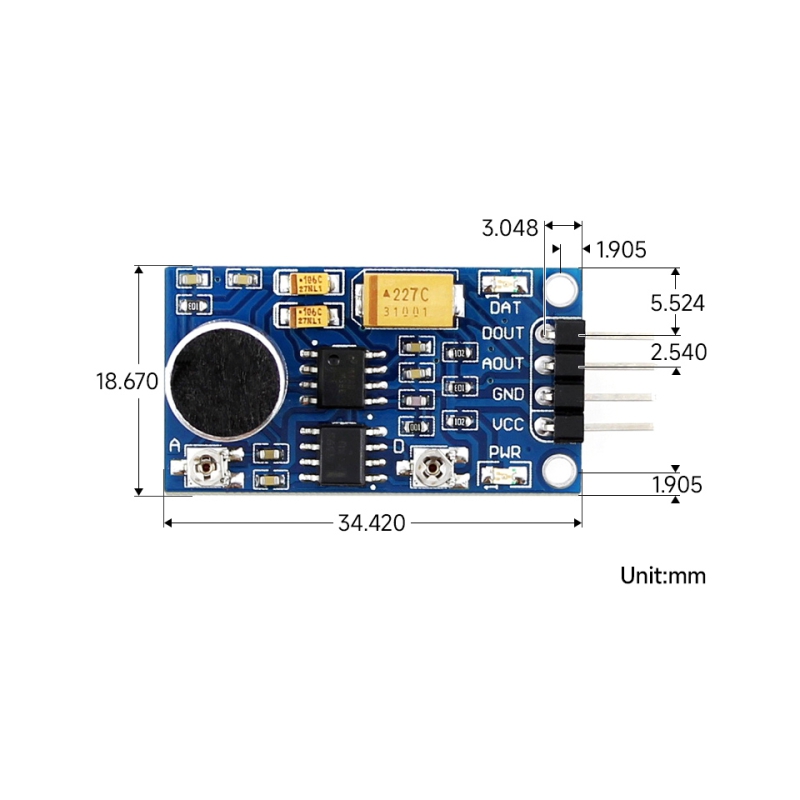

ابعاد کلی : 34.4x 18.6×9 میلی متر
امکان اتصال به مدار های دیجیتالی
امکان تقویت کننده گی صدا، تشخیص صدای محیط
قابلیت راه اندازی با انواع امبدد برد مانند Raspberry Pi/Arduino/STM32

مشخصات پین ها

پین VCC : ولتاژ 3.3 ولت الی 5.5 ولت DC
پین GND : ولتاژ منفی
پین AOUT : خروجی آنالوگ
پین DOUT : خروجی دیجیتال

Specification

Supply voltage: 3.3 V to 5.5 V DC
Microphone sensitivity: 52 dB
Frequency: 50 Hz to 20 kHz
Hole dimensions for installation: 2 mm
Overall dimensions: 34.4 x 18.6 x 9 mm

PinOut

VCC pin: 3.3V to 5.5V DC
GND pin: negative voltage
AOUT pin: analog output
DOUT pin: digital output
