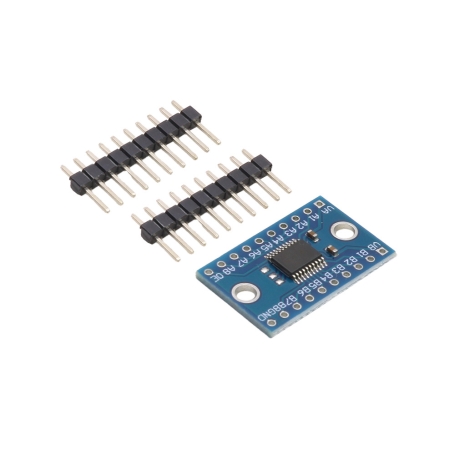

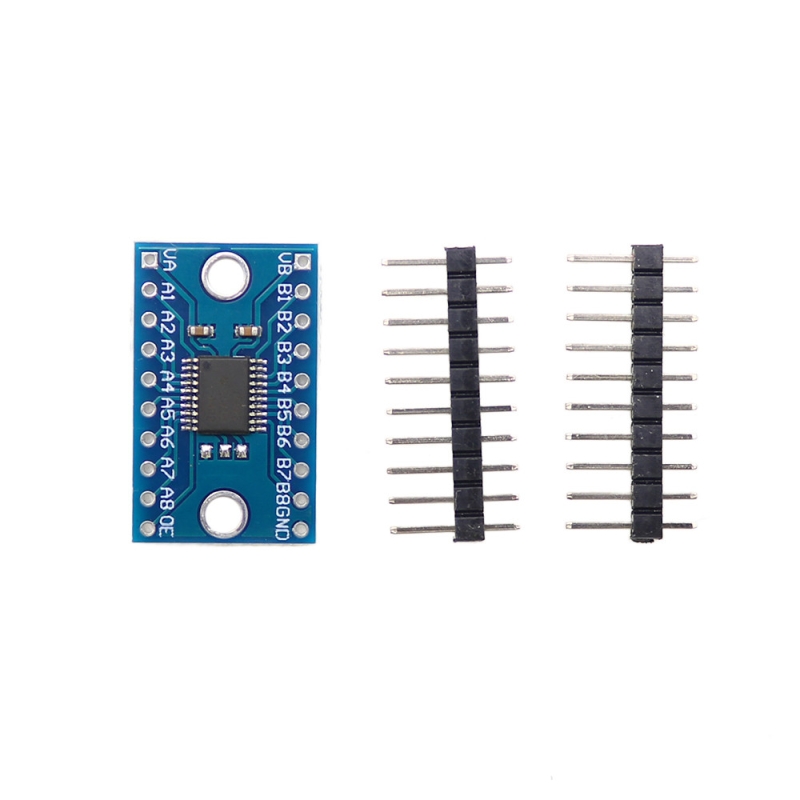

ماژول مبدل سطح ولتاژ دو طرفه 8 کاناله TXS0108E

مبدل TXS0108E، یک تبدیل کننده پرسرعت سطح ولتاژ دو طرفه 8 بیتی با تراشه YF08Eاست.
از آن جایی که ولتاژ بسیاری از ماژول‌ها و مدارهای الکتریکی 3.3 ولت و 5 ولت می‌باشد، و بعضی از میکروکنترلرها قادر به کارکرد در این ولتاژ نمی‌باشند، می‌توان از مبدل سطح ولتاژ TXS0108E استفاده نمود. در واقع این مبدل یک تبدیل کننده سطح ولتاژ است که ولتاژ 3.3 ولت را به 5 ولت و برعکس تبدیل می‌کند.
هر مبدل سطح توانایی تبدیل 8 پین در سمت بالا به 8 پین در سمت پایین را دارد. این مبدل سازگار با درگاه‌های UART / IIC / SPI بوده و استفاده از آن بسیار آسان می‌باشد.

مشخصات

• تراشه: YF08E

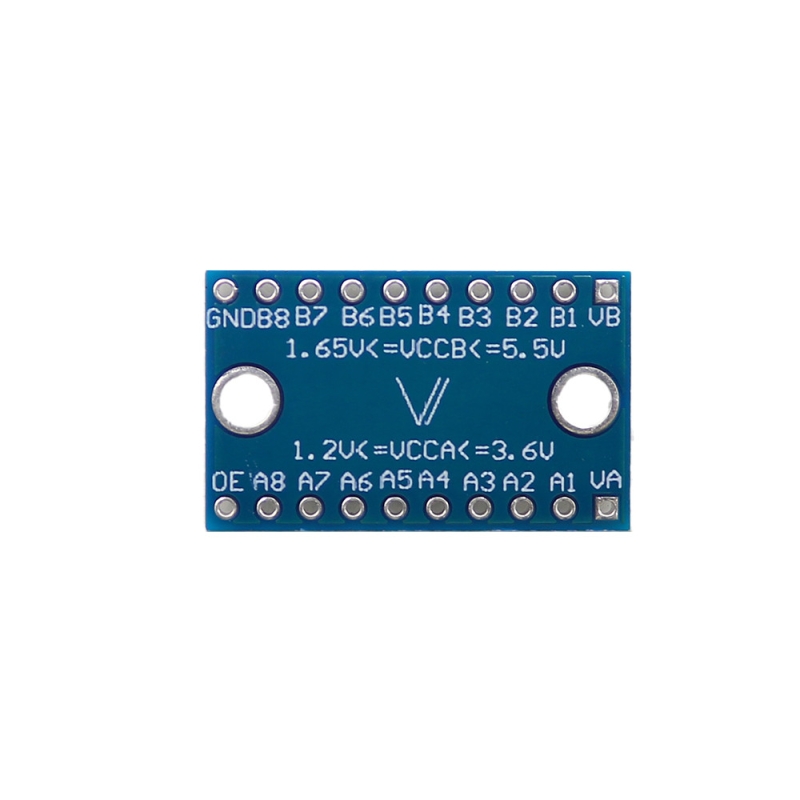

• پشتیبانی ولتاژ VCC A برابر است با : 1.2-3.6 ولت DC
• پشتیبانی ولتاژ VCC B برابر است با : 1.65-5.5 ولت DC
• سازگار با پروتکل‌های ارتباطی: UART/IIC/SPI
• رزولوشن: 8 بیت

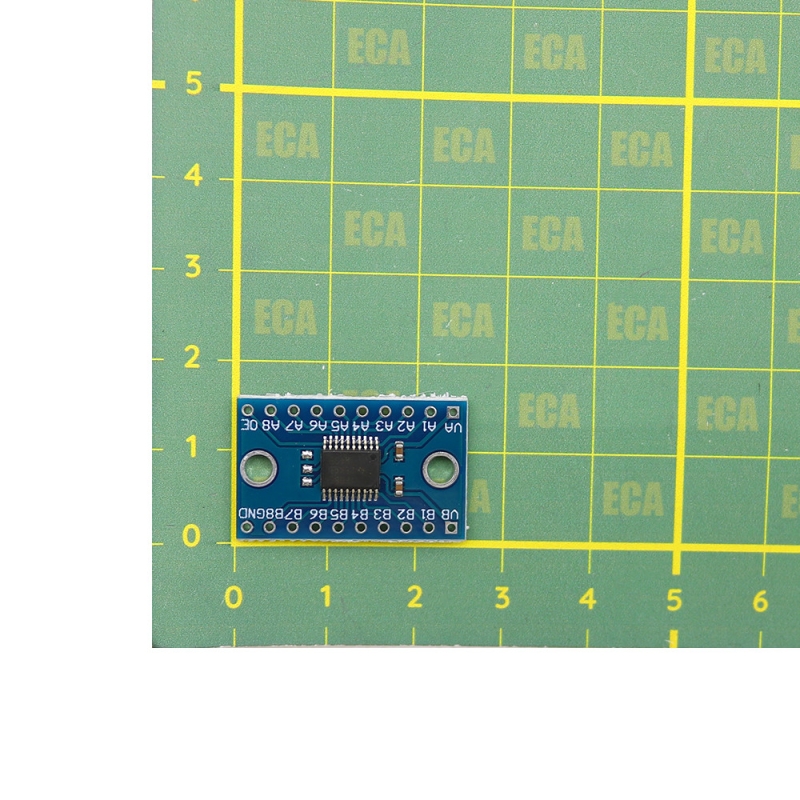

• اندازه: 27x17x3 میلی متر
• وزن: 4 گرم

introduction

Provide two-way communication capability at varied voltage levels to your electronics project with the TXS0108E. This chip perform bidirectional level shifting from pretty much any voltage to any voltage and will auto-detect the direction. Only thing that doesn’t work well with this chip is i2c (because it uses strong pullups which confuse auto-direction sensor).

Specification

Module chip : TXS0108E
VCC A side support voltage : 1.2 ~ 3.6 V
VCC B side support voltage : 1.65 ~ 5.5 V
Communication Interface Compatible : UART/IIC/SPI
No. of Bits : 8
