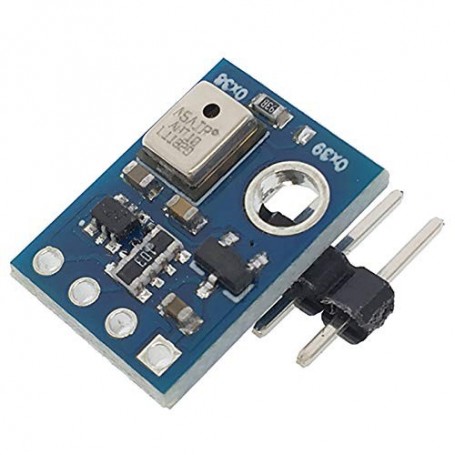

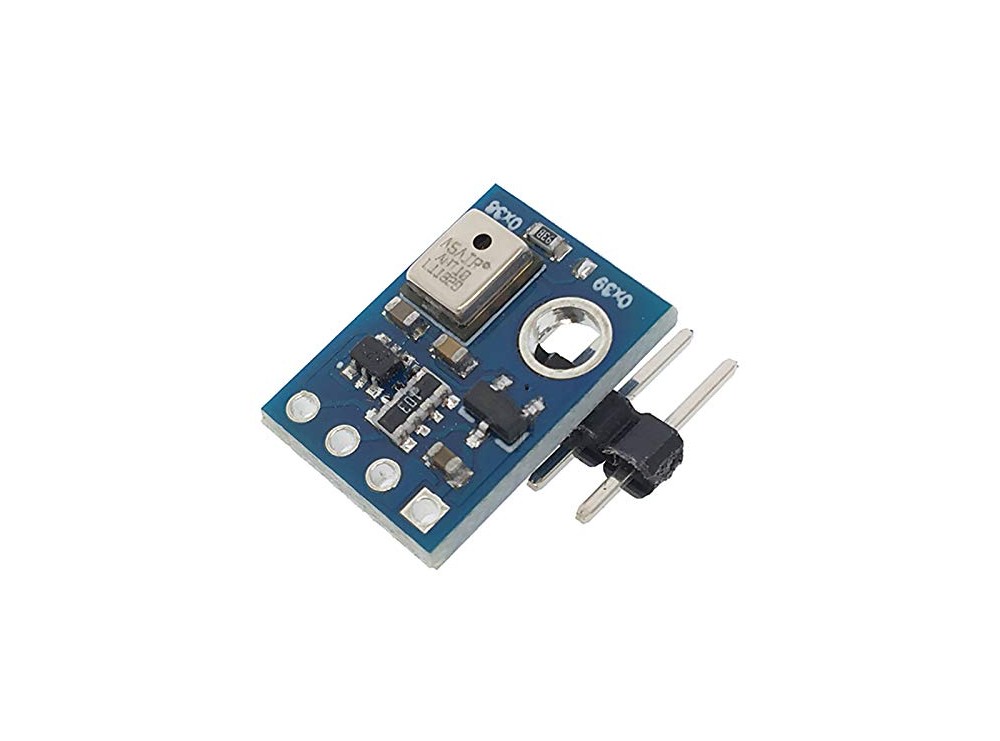

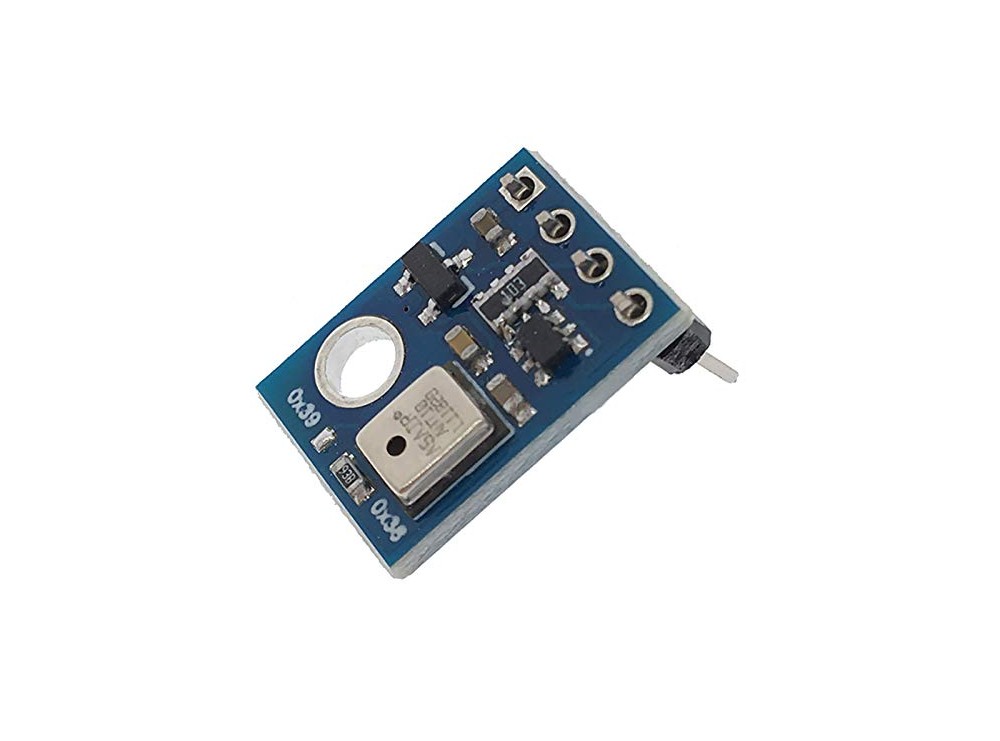

ماژول سنسور دما و رطوبت AHT10

ماژول AHT10 نسل جدیدی از سنسورهای دما و رطوبت دیجیتال است که با طراحی فشرده و هوشمندانه، عملکردی بسیار دقیق و پایدار در شرایط محیطی مختلف ارائه می‌دهد. این سنسور در یک پکیج بدون پایه و مناسب برای لحیم‌کاری Reflow عرضه شده و سیگنال خروجی را به‌صورت دیجیتال از طریق رابط استاندارد I2C ارسال می‌کند. در قلب این ماژول، یک تراشه اختصاصی ASIC با عملکرد بالا قرار دارد که به همراه عنصر MEMS خازنی برای تشخیص رطوبت و حسگر استاندارد دمای داخلی، دقت و پایداری بی‌نظیری را فراهم می‌آورد. AHT10 با دقت بالا در اندازه‌گیری و ابعاد کوچک، گزینه‌ای ایده‌آل برای کاربردهایی است که نیازمند سنجش دقیق دما و رطوبت در فضای محدود و با مصرف انرژی پایین هستند. این ماژول به‌طور خاص برای عملکرد مطمئن در محیط‌های صنعتی، خانگی و پوشیدنی‌های هوشمند طراحی شده است.

مشخصات

• ولتاژ کاری: 1.8 تا 3.6 ولت
• فرکانس کاری: دارای رابط I2C با آدرس‌دهی پیش‌فرض 0x38
• جریان مصرفی: توان مصرفی حدود 3.3 میکرووات در حالت اندازه‌گیری
• دقت اندازه‌گیری رطوبت: ±2% RH (تیپیکال)
• رزولوشن رطوبت: 0.024% RH
• دقت اندازه‌گیری دما: ±0.3°C (تیپیکال)
• رزولوشن دما: 0.01°C
• رطوبت کاری: 0 تا 100 درصد RH
• دمای کاری: 40- تا 85 درجه سلسیوس (بر اساس دیتاشیت ماژول)
• ورودی/خروجی: پروتکل دیجیتال I2C

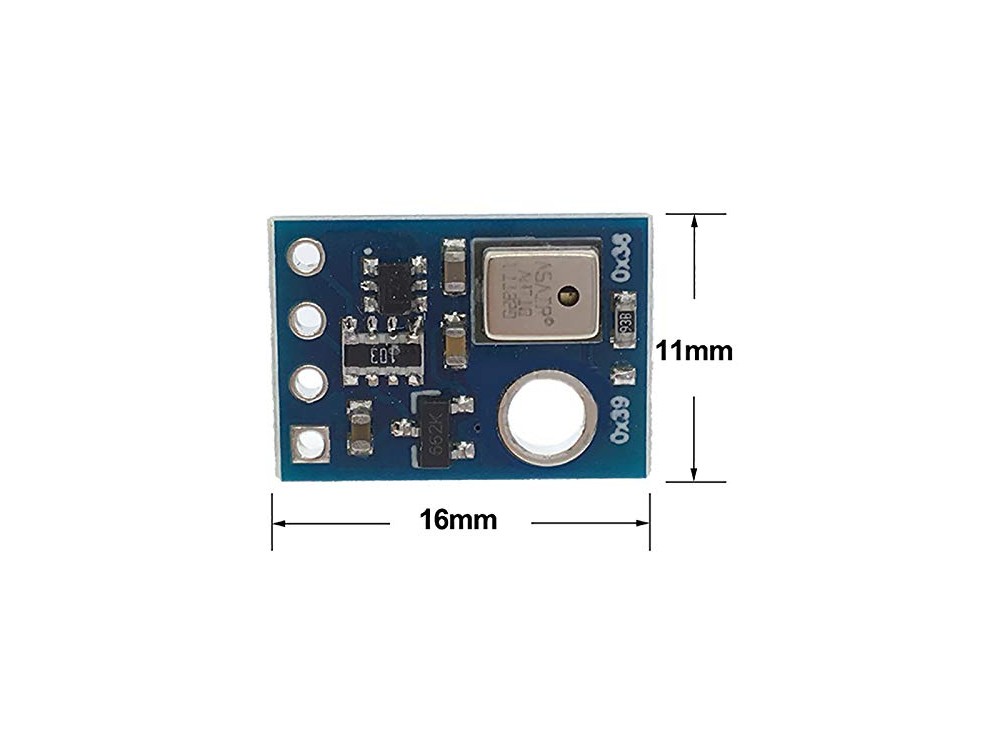

• ابعاد ماژول: 11mm x 16mm

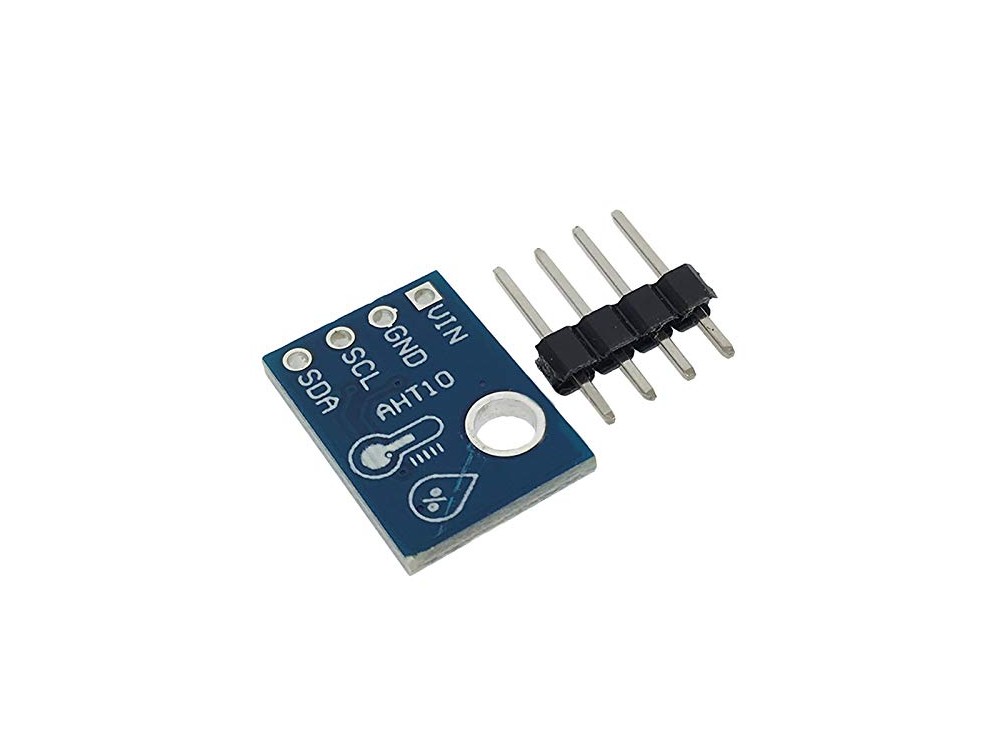

• فاصله پایه‌ها: 2.54mm در چینش 4 پین

کاربردهای رایج

ماژول AHT10 به‌دلیل دقت بالا، مصرف انرژی پایین و ابعاد جمع‌وجور، در بسیاری از پروژه‌های الکترونیکی و سیستم‌های تعبیه‌شده مورد استفاده قرار می‌گیرد. این سنسور به‌خصوص در شرایطی که نیاز به اندازه‌گیری هم‌زمان و دقیق دما و رطوبت وجود دارد، انتخاب مناسبی است. همچنین به‌دلیل استفاده از رابط I2C، به‌راحتی با میکروکنترلرها و بردهای توسعه مانند Arduino و Raspberry Pi قابل یکپارچه‌سازی است.

• اندازه‌گیری دما و رطوبت محیط در ایستگاه‌های هواشناسی کوچک
• سیستم‌های هوشمند تهویه مطبوع (HVAC)
• گلخانه‌های هوشمند و کنترل رطوبت خاک
• لوازم خانگی هوشمند
• پوشیدنی‌های سلامت‌محور
• کنترل شرایط محیطی در مراکز داده
• سیستم‌های هوشمند کشاورزی
• مانیتورینگ شرایط محیطی در آزمایشگاه‌ها
• سیستم‌های آبیاری خودکار
• ربات‌های سرویس‌دهنده خانگی

Introduction

The AHT10, a new generation of temperature and humidity sensors, sets a new standard in size and intelligence: it is embedded in a dual-row flat leadless SMD package suitable for reflow soldering, with a 4 x 5mm bottom and a height of 1.6mm. The sensor outputs a calibrated digital signal in standard I 2 C format. The AHT10 is equipped with a newly designed ASIC-specific chip, an improved MEMS semiconductor capacitive humidity sensing element and a standard on-chip temperature sensing element. Its performance has been greatly improved beyond the reliability level of previous generation sensors. The first generation of temperature and humidity sensors have been improved to make them more stable in harsh environments.

Specification

1. Module size: 16*11 mm
2. Interface type: I 2 C
3. Working voltage: 1.8 – 3.6 V
4. Interface size: 4*2.54mm pitch
5. Humidity accuracy: typical ± 2%
6. Humidity resolution: 0.024%
7. Temperature accuracy: typical ± 0.3 ° C
8. Temperature resolution: Typical 0.01 °C
9. Working temperature: -40°C–85°C
