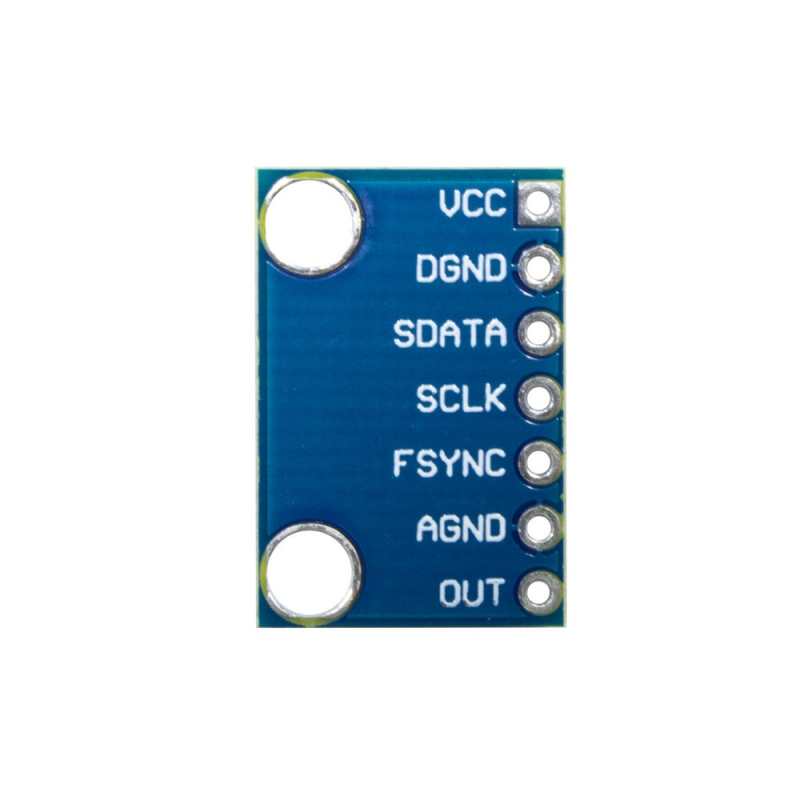

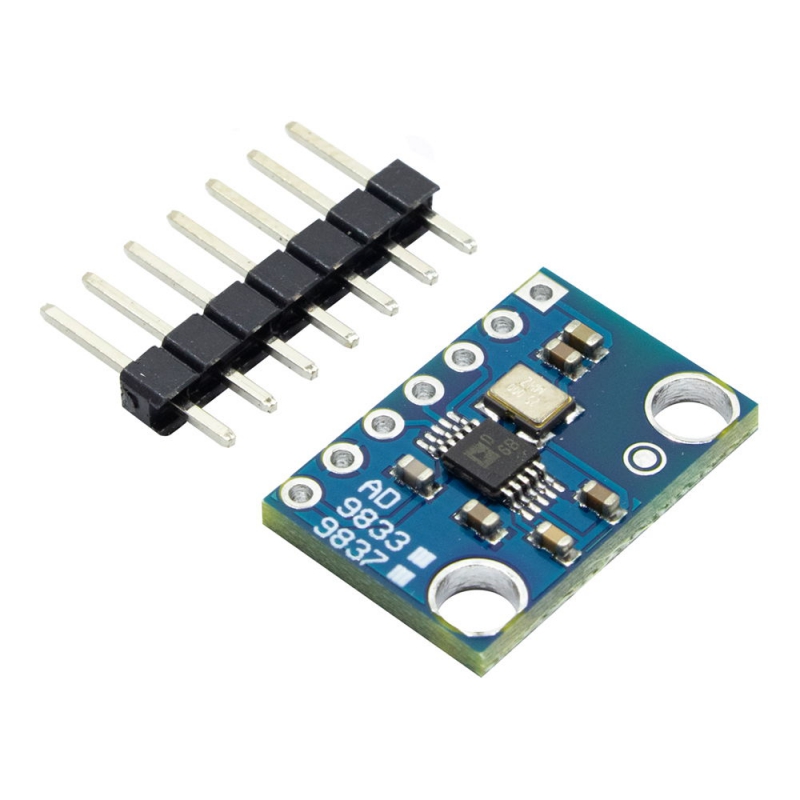

ماژول سیگنال ژنراتور AD9833

ماژول سیگنال ژنراتور AD9833 یک ابزار حرفه‌ای و دقیق برای تولید شکل‌موج‌های سینوسی، مربعی و مثلثی در محدوده فرکانسی 0 تا 12.5MHz می‌باشد. این ماژول مبتنی بر تراشه AD9833 از شرکت Analog Devices طراحی شده که از تکنولوژی DDS (Direct Digital Synthesis) برای تولید فرکانس استفاده می‌کند. این تکنولوژی موجب دقت و پایداری بالا در خروجی سیگنال شده و برای مصارف آزمایشگاهی، آموزشی و صنعتی بسیار مناسب است. ارتباط ماژول از طریق رابط SPI با انواع میکروکنترلرها نظیر Arduino، STM32 و ESP32 انجام می‌پذیرد و نیازی به قطعه‌ی خارجی برای عملکرد پایه ندارد. رزولوشن تنظیم فرکانس در این ماژول 28 بیت بوده که امکان تنظیم فرکانس با دقت تا 0.1Hz را فراهم می‌سازد. به‌دلیل مصرف توان پایین، ابعاد کوچک و عملکرد پایدار، این ماژول در پروژه‌های قابل‌حمل، تست مدارها، شبیه‌سازی سیگنال و سیستم‌های مخابراتی کاربرد فراوانی دارد.

مشخصات

• تراشه اصلی: AD9833
• ولتاژ کاری: 2.3 تا 5.5 ولت
• رابط ارتباطی: SPI سه‌سیمه
• فرکانس خروجی: 0 تا 12.5MHz
• شکل‌موج‌های خروجی: سینوسی، مربعی و مثلثی
• رزولوشن تنظیم فرکانس: 28 بیت (دقت 0.1Hz با کلاک مرجع 25MHz)
• حداکثر توان مصرفی در 3V: برابر 12.65mW
• جریان ورودی: 10μA
• ولتاژ ورودی High: بین 1.7 تا 2.8 ولت
• ولتاژ ورودی Low: بین 0.5 تا 0.7 ولت
• بیشینه ولتاژ خروجی: 0.65V
• کمینه ولتاژ خروجی: 0.038V
• ضریب دمایی خروجی: 200ppm/°C
• نرخ به‌روزرسانی: 25Hz (حداکثر)
• محدوده دمای کاری: منفی 40 تا مثبت 105 درجه سلسیوس

کاربردهای رایج

ماژول AD9833 یک انتخاب ایده‌آل برای طراحان و مهندسانی است که نیاز به تولید سیگنال دقیق و پایدار برای مصارف تست، آنالیز، فیلترسازی و شبیه‌سازی دارند. به‌دلیل مصرف انرژی پایین و ابعاد بسیار کوچک، در پروژه‌های قابل‌حمل و تجهیزات سبک نیز بسیار پرکاربرد است.

•  تولید سیگنال برای تست و اندازه‌گیری در مدارات الکترونیکی
•  شبیه‌سازی و پردازش سیگنال‌های آنالوگ
•  کاربرد در سیستم‌های مخابراتی و رادیویی
•  تولید سیگنال‌های آزمایشی در سنسورها و مدارات کنترلی
•  استفاده در پروژه‌های تحقیقاتی و آموزشی
•  ساخت منابع سیگنال تابع (Function Generator) سبک
•  استفاده در تحلیل پاسخ فیلترها و آمپلی‌فایرها
•  تحریک ورودی سیستم‌های کنترل صنعتی
•  کاربرد در توسعه و تست سیستم‌های آنالوگ به دیجیتال
• استفاده در آموزش مفاهیم سیگنال و سیستم در آزمایشگاه‌های دانشگاهی

Specification

Digitally programmable frequency and phase
12.65 mW power consumption at 3 V
0 MHz to 12.5 MHz output frequency range
28-bit resolution: 0.1 Hz at 25 MHz reference clock
Sinusoidal, triangular, and square wave outputs
2.3 V to 5.5 V power supply
No external components required
3-wire SPI interface
Extended temperature range: ?40°C to +105°C
Power-down option
Update Rate: 25(max)
VOUT Maximum: 0.65V
VOUT Minimum: 38mV
VOUT Temperature Coefficient: 200°
Input High Voltage: 1.7-2.8V
Input Low Voltage: 0.5-0.7V
Input Current: 10A
Input Capacitance: 3pF
Operating temperature range is ?40°C to +105°C; typical specifications are at 25°C

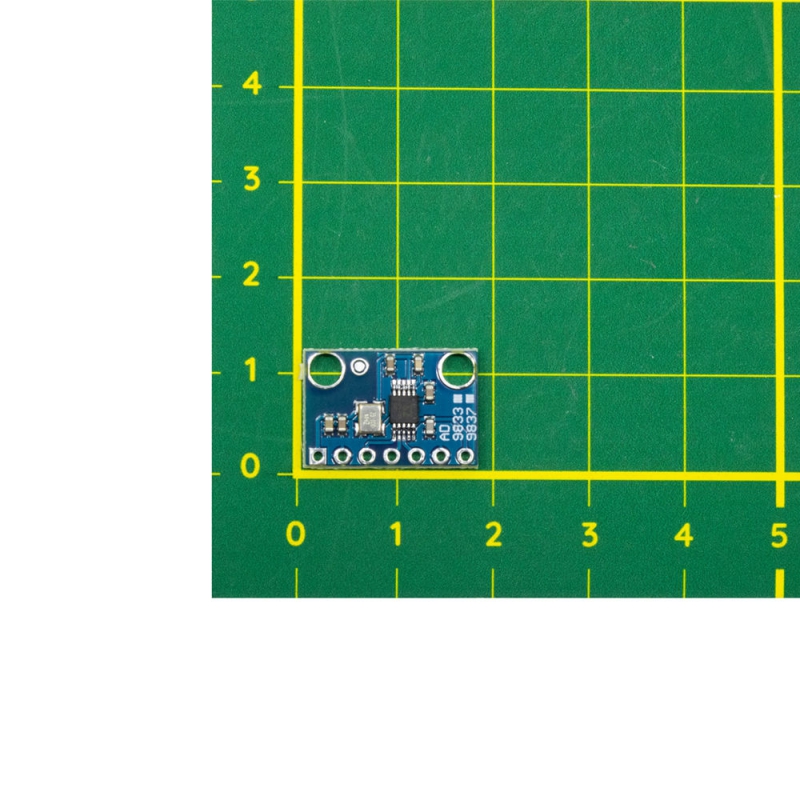

Size: 17*12mm/0.66*0.47
