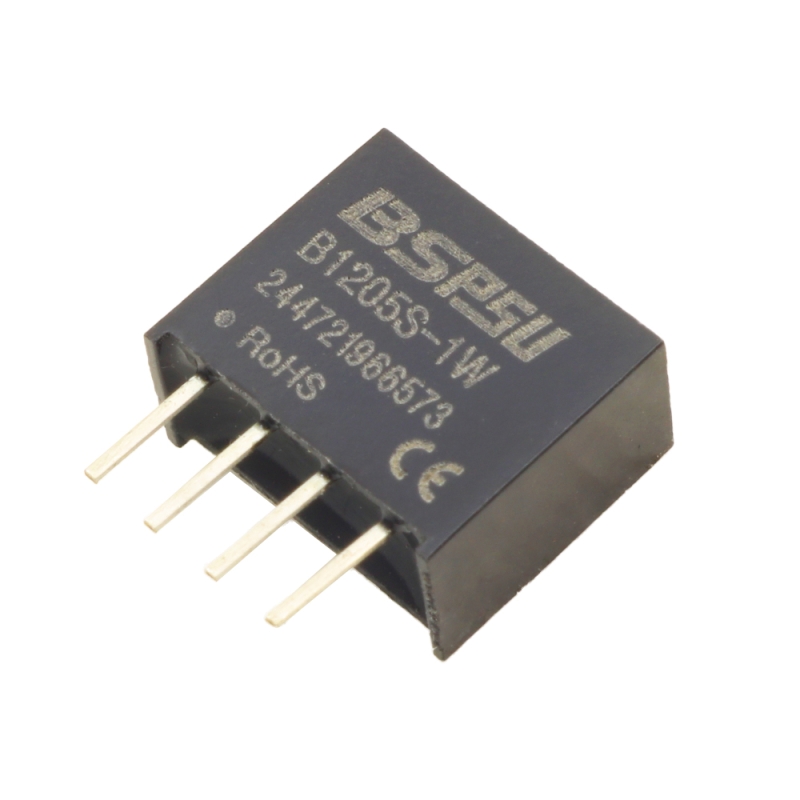

مبدل DC/DC سوییچینگ ایزوله 12V به 5V توان 1W مدل B1205S

ماژول منبع تغذیه ایزوله B1212S DC-DC با توان 1 وات و ولتاژ ورودی 12 ولت طراحی شده تا در سیستم‌های قدرت برد، ولتاژ ایزوله‌ای را از منبع ورودی ارائه دهد. این ماژول به‌ویژه برای کاربردهایی مناسب است که به ولتاژ ورودی پایدار (±10% نوسان ولتاژ ورودی) و جداسازی الکتریکی بین ورودی و خروجی (ولتاژ ایزولاسیون تا 1000VDC) نیاز دارند. همچنین در مواردی که ثبات ولتاژ خروجی و نویز کم اهمیت بالایی دارد، انتخابی ایده‌آل به شمار می‌رود.

مشخصات

ولتاژ ورودی: 12 ولت DC ±10%
ولتاژ خروجی: 5 ولت DC ±10%
توان خروجی: 1 وات
راندمان: 71 درصد
جریان خروجی: 200/20 میلی آمپر
تنظیم خطی: ±1.2%
تنظیم بار (10%-100%): 15%
محافظت در برابر اتصال کوتاه: 1 ثانیه، با بازیابی خودکار
دمای کاری: -40 تا 85 درجه سانتی‌گراد
نویز و ریپل: ≤75mVp-p (اسمی) و ≤50mVp-p (حداکثر)
عمر مفید (MTBF): بیش از 3.5 میلیون ساعت
ابعاد: 6x10x11.7 میلی‌متر

ویژگی‌ها

اندازه کوچک و بسته‌بندی مینیاتوری (SIP/DIP)
خروجی تک ولتاژ با ایزولاسیون 1KVDC
عملکرد در دمای گسترده: -40 تا +85 درجه سانتی‌گراد
پین‌بندی استاندارد صنعتی
ساخت مطابق استاندارد UL94-V0
بدون نیاز به هیت‌سینک یا قطعات خارجی
نصب آسان روی PCB
مطابقت با استاندارد RoHS

This B1205S-1W 12V to 5V DC-DC Converter 1W Power Supply Module is designed for use in distributed power supply systems and especially suitable in applications such as pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits, where:
1. The voltage of the input power supply is relatively stable with a variation of ±10%Vin or less;
2. An input to output isolation voltage of up to 1500VDC is necessary;
3. The requirement for a tight output regulation and low ripple & noise is not as strict.
Equipped with numerous features, including a Compact SIP package, high efficiency and an operating temperature of -40°C to +105°C.

Features

Operating ambient temperature -40℃ to +105℃
Compact SIP/DIP package
Industry standard pin-out
I/O isolation test voltage 1.5k VDC
IEC60950, UL60950, EN60950 approval

Specifications

Model Number: B1205S-1W
Input Voltage range: 10.8-13.2 Vdc
Nominal voltage: 12 Vdc
Output voltage: 5V
Output current: 200/20(mA)
Wattage: 1W
Isolation Voltage: 1.5 kVdc
