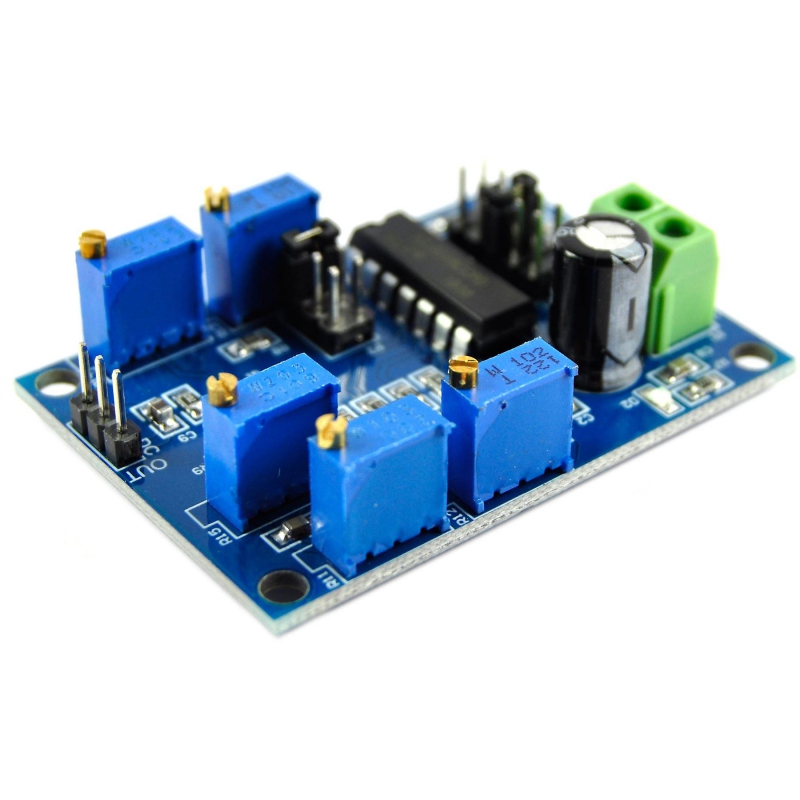

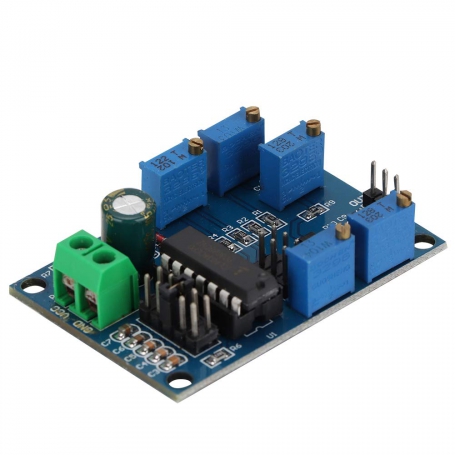

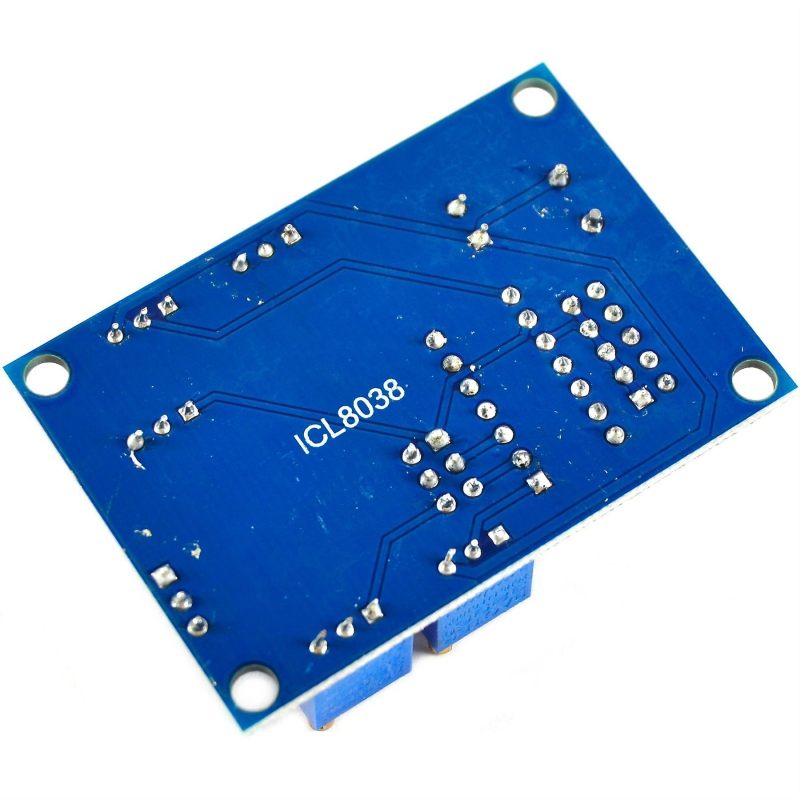

ماژول سیگنال ژنراتور ICL8038 با فرکانس 10Hz~450KHz

مهمترین دستگاه در تست تجهیزات الکترونیک فانکشن یا سیگنال ژنراتور (signal generator) می باشد. فانکشن ژنراتور یک تولید کننده سیگنال یا شکل موج مانند سینوسی، مربعی، مثلثی و… با دامنه و فرکانس های مختلف می باشد.ماژول LC ICL8038 برای محدوده فرکانس های رایج طراحی شده است. از 5 دنده قابل تنظیم است و امواج مثلثی با اعوجاج کم، امواج مربعی و سینوسی از 10 هرتز تا 450 کیلوهرتز تولید می کند. موج سینوسی را می توان برای سیگنال های تست، سیگنال های درایو، سیگنال های فرکانس حامل و غیره استفاده کرد. موج مربعی را می توان برای سوئیچینگ سیگنال ها، سیگنال های ماشه و غیره استفاده کرد. موج مثلثی عمدتاً برای اسکن سیگنال ها استفاده می شود.

مشخصات

ولتاژ کاری : 12 الی 15 ولت
خروجی : موج مثلثی، موج مربعی و موج سینوسی
بازه فرکانسی : 10 هرتز الی 450 کیلو هرتز
ابعاد : 55×38

نحوه استفاده

R11 : تنظیم فرکانس
R12 : تنظیم چرخه کاری موج مربعی
R13 : تنظیم خطی موج سینوسی
R14 : تنظیم دامنه
R15 : تنظیم خطی موج مربعی
پین هدر P2 : انتخاب شکل موج های مختلف (موج های مثلثی، مربعی یا سینوسی)
پین هدر P3 : محدوده فرکانس های مختلف را انتخاب کنید
10Hz-450Hz
90Hz-1.5KHz
940Hz-15KHz
6KHz-120KHz

Specification

The LC ICL8038 module is designed for common frequency ranges. It is adjustable from 5 gears and generates low-distortion triangular waves, square and sine waves from 10Hz to 450KHz. Sine wave can be used for test signals, drive signals, carrier frequency signals, etc; square wave can be used for switching signals, trigger signals, etc; triangular wave is mainly used for scanning signals.

Features

Working voltage: 12V~15V
Output: Triangular wave, Square wave and Sine wave.
Frequency range: 10HZ ~ 450kHz
Low distortion sine wave: 1%
Duty cycle range: 2% to 98%
Low temperature drift: 50ppm/°
Triangular wave Output linearity: 0.1% Working
temperature: 0 ~ 70°
Board size: 55x38mm

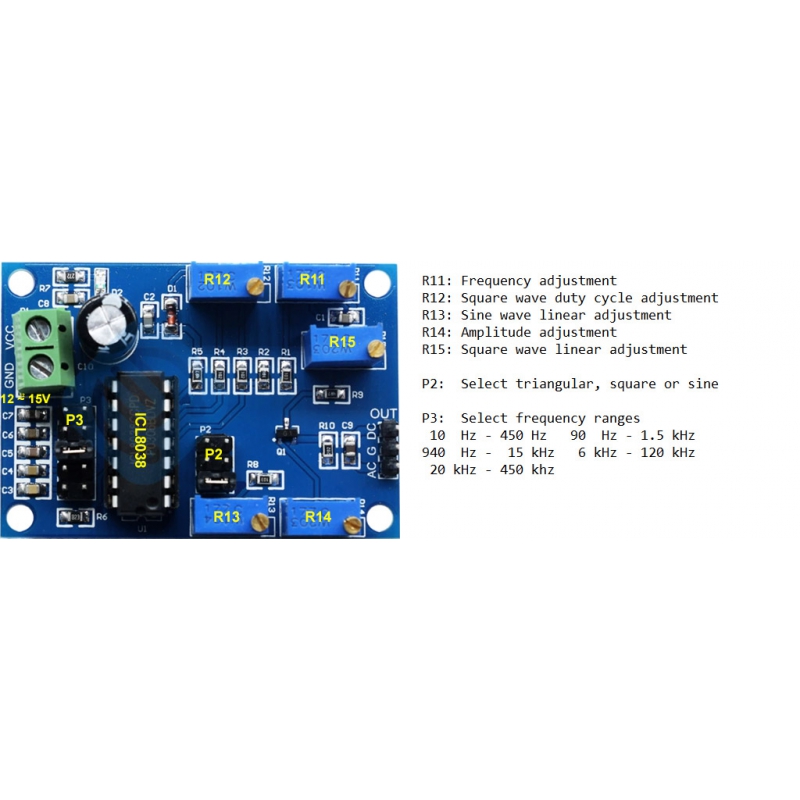

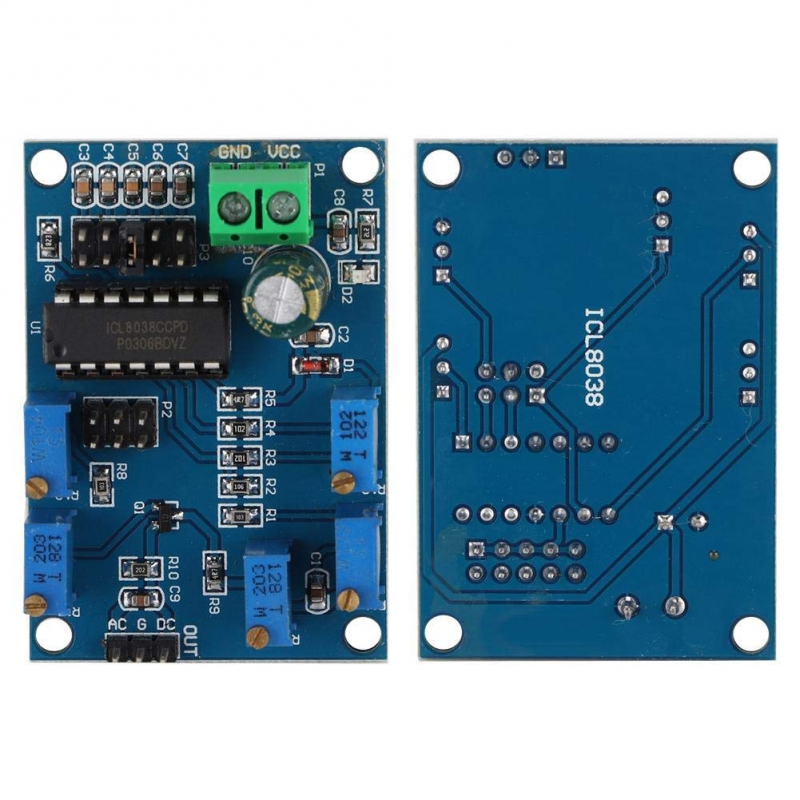

Functions

VCC, GND: working voltage
AC: with DC bias output
G: ground
DC: pure signal output
R11: frequency setting
R12: square wave duty cycle setting
R13: sine wave linear setting
R14: amplitude setting
R15: square wave linear setting
Jumper P2: select different waveforms (triangular, square or sine waves)
Jumper P3:
select different frequency ranges :
10Hz-450Hz
90Hz-1.5KHz
940Hz-15KHz
6KHz-120KHz
