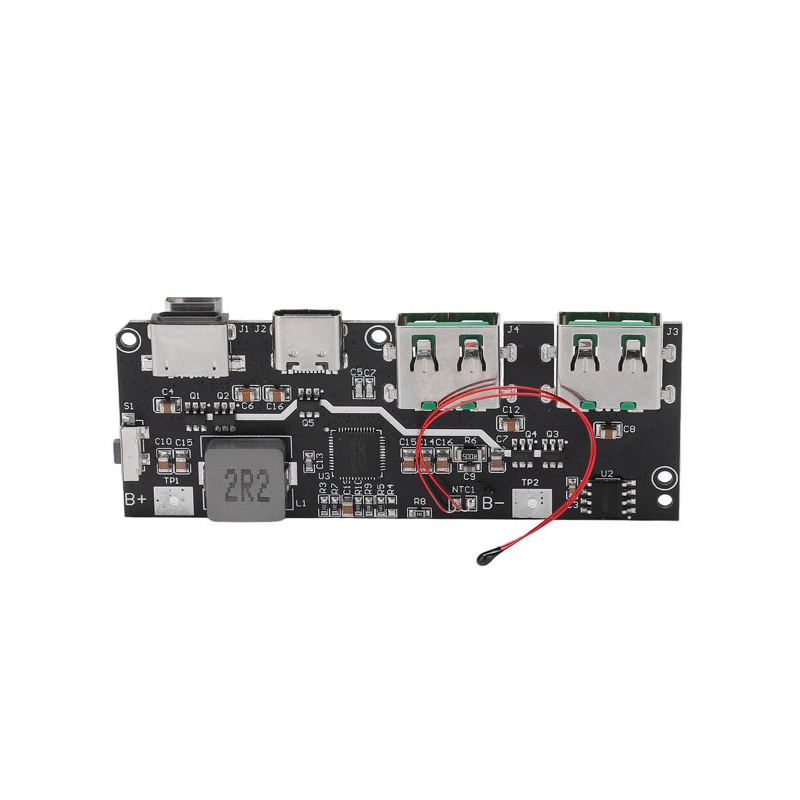

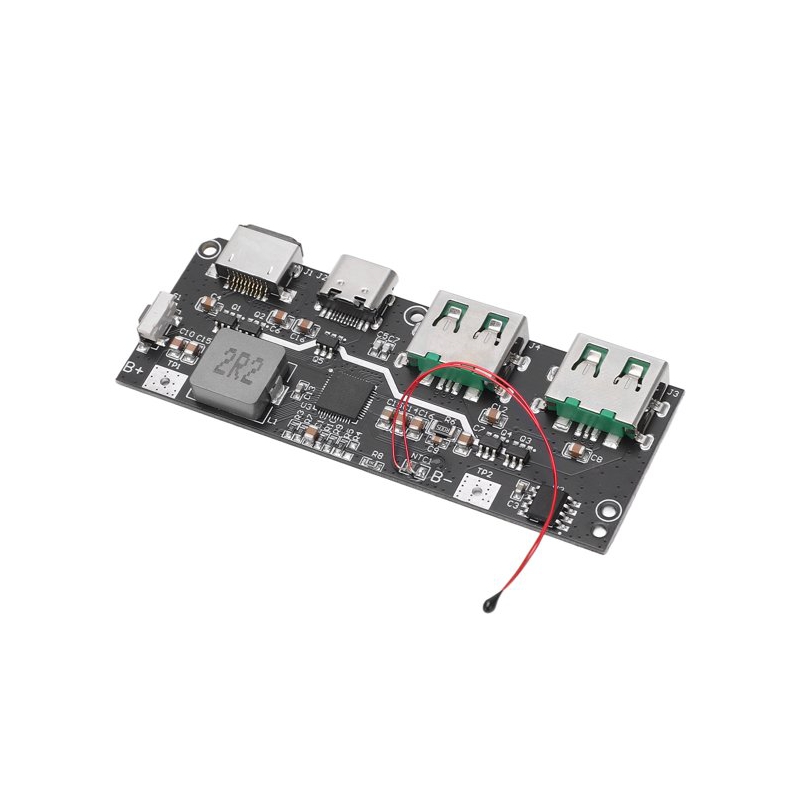

ماژول شارژر پیشرفته Fast Charge دارای پورت Type-C و سنسور دما NTC

این ماژول پاور بانک با دارا بودن ورودی Type-C و دو خروجی USB با جریان دهی 3.4 آمپری یک گزینه عالی برای ساخت پاور بانک هایی می‌‎باشد که از پروتکل Fast Charge پشتیبانی می کنند این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های لیتیومی استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود.

مشخصات

نوع خروجی : Type-C و USB
نوع ورودی : Type-C و Lightning Port و micro USB
ولتاژ ورودی پیشنهادی : 5 ولت DC
ولتاژ خروجی : 5 ولت به صورت پیش فرض (بین 3 تا 12 ولت پس از شروع شارژ سریع تنظیم می شود )
توان خروجی : 22.5 وات 5 ولت در 3.4 آمپر و 9 ولت در 2.5 آمپر و 12 ولت در 2 آمپر و …
نوع تراشه برد :(452HG4CM15) SW6206
دارای 5 عدد LED نشانگر شارژ
راندمان : بالای 90 درصد
ابعاد : 72*30 میلی متر (ارتفاع :8 میلی متر)
وزن : 11 گرم
باتری مناسب : انواع باتری لیتیومی 3.7 ولتی
ولتاژ full charge باتری : 4.2 ولت 0.5±
دارای دکمه برای نشانگر سطح باتری
دارای محافظ تخلیه شارژ
نوع باتری قابل استفاده : لیتیوم یون ، لیتیوم پلیمر
دارای سنسور NTC برای دما
تشخیص خودکار بار متصل به ماژول و تشخیص بار سبک.
پشتیبانی از حالت شارژ بی سیم و حالت جریان کم پشتیبانی (نیاز به طراحی بخش شارژ بی سیم دارد)

مکانیزم های حفاظتی این ماژول

حفاظت از اضافه ولتاژ ورودی
حفاظت از اضافه جریان خروجی
حفاظت از اتصال کوتاه
حفاظت از زمان شارژ
حافظت در مقابل ولتاژ بیش از حد مجاز.
حفاظت از دما

پروتکل های قابل استفاده در حالت شارژ سریع (Fast Charging)

پروتکل شارژ سریع خروجی
پشتیبانی از PPS / pd3.0 / pd2.0
پشتیبانی از qc4 +/ qc4 / qc3.0/ qc2.0
پشتیبانی از AFC
پشتیبانی از FCP
پشتیبانی از SCP
پشتیبانی از pe2.0/pe1.1
پشتیبانی از SFCP
پشتیبانی از vooc
پروتکل شارژ سریع ورودی
پشتیبانی از pd3.0 / pd2.0
پشتیبانی از AFC
پشتیبانی از FCP
پشتیبانی از SCP
پشتیبانی از pe1.1
پورت Lighting
پورت Lighting از شارژ سریع PD و شارژ آهسته 5v,2.4A پشتیبانی می کند.

نکات قابل توجه در ساخت پاور بانک با این ماژول

1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید.
2- سیم کشی باتری ها فقط به صورت موازی می باشد.
3- هنگامی که ولتاژ باتری کمتر از 3 ولت است، ماژول شارژ در حالت trickle mode است و جریان شارژ 300 میلی آمپر است.
4- هنگامی که ولتاژ باتری بیشتر از 3 ولت باشد، ماژول شارژ وارد حالت جریان ثابت می شود (در این زمان، مطابق با جریان تعیین شده، ماژول با سرعت کامل شارژ می شود و توان می تواند حدود 21 وات باشد.)
5- هنگامی که ولتاژ باتری به ولتاژ هدف شارژ (یعنی 4.2 ولت) افزایش می یابد، ماژول شارژ وارد حالت ولتاژ ثابت می شود و جریان به تدریج کاهش می یابد در حالی که ولتاژ دو سر باتری بدون تغییر باقی می ماند.
6- هنگامی که جریان شارژ به جریان قطع کاهش می یابد، شارژ به پایان می رسد. پس از شارژ کامل، اگر ولتاژ باتری به 0.1 ولت کمتر از ولتاژ هدف کاهش یابد، به طور خودکار شارژ را مجدداً شروع می کند.
توجه: اگر ولتاژ از 4.2 ولت بیشتر شود طبیعی است و باتری آسیب نمی بیند. وقتی ولتاژ 4.2 ولت باشد چراغ همچنان چشمک می زند یعنی شارژ کامل ندارد. شارژ کامل فقط به شارژ بستگی ندارد. ولتاژ.
7- حداکثر ظرفیت پاور بانک قابل ساخت 30,000 میلی آمپر ساعت می باشد. (پیشنهاد می شود طراحی 20,000 میلی آمپر ساعت باشد)
8- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد.

Introduction

This power bank module with a Type-C input and two USB outputs with a current of 3.4 amperes is an excellent option for making power banks that support the Fast Charge protocol. This module is generally used for portable power sources that use batteries. It is suitable to use lithium batteries. The appropriate part for charging the mobile battery is set automatically.

Specification

SWITCH CHARGING
Current up to 5A, efficiency up to 95%
Support 4.2/4.35/4.4/4.5v battery type
Support for JEITA specification
Support temperature loop control
SYNCHRONOUS BOOST
Output power up to 22.5w, efficiency up to 95%
Automatic load detection / light load detection
Support wireless charging mode
Support small current mode
OUTPUT FAST CHARGING PROTOCOL
Support PPS / pd3.0/ pd2.0
Support qc4 +/ qc4 / qc3.0/ qc2.0
Support AFC
Support FCP
Support SCP
Support pe2.0/ pe1.1
Support SFCP
Support for vooc
INPUT FAST CHARGING PROTOCOL
Support pd3.0 / pd2.0
Support AFC
Support FCP
Support SCP
Support pe1.1
TYPE-C INTERFACE
Built in USB type-C interface logc
Support Try. SRC function
BC1.2 MODULE
Support bc1.2 DCP mode
Support for apple / for Samsung mode
PROTECTION MECHANISM
Input Overvoltage Protection
Output over current / short circuit protection
Charging timeout / overvoltage protection
Temperature protection

interface

interface: There are five USB interfaces on the motherboard, Type A1, Type A2, Micro B, Type C, for IOS interface.
Type A1 and Type A2: Supports QC3.0, QC2.0, AFC, for FCP, SCP, PE2.0, PE1.1, SFCPCOOEC fast charging output.
Type C: Supports PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, for FCP, SCP, PE2.O, PE1.1, SFCP fast charging output, SupportS PD3.0, PD2.0, AFC, for FCP, SCP, PE1.1 fast charging input.
Micro B: Supports QC2.0, AFC, for FCP, SCP, PE 1.1 fast charge input.
For IOS Interface: Supports PD fast charging and 5V 2.4A slow charging.
Power: When the input matches the fast charge, the default input is 9V, and the input power can get up to 21W.
Input and Output: Supports simultaneous dumping and unloading. It supports fast charging input and output for single port operation and 5V input and output for multi port operation.
Output: Supports Type A1, Type A2, Type C port to discharge at the same time.
Fast Charging: Integrated PPS, PD3.0, PD2.0 fast charging protocol, supporting input and output bidirectional fast charging. PPS output support5 5 9V at 3A, 5-11V at 2A , PD3.0 PD2.0 output support 5V at 3A, 9V at 2A, 12V at 1.5A. The input voltage supports 5V 9V 12V.
Quick Charging: Integrate QC fast charging protocol, supports QC4+, QC4, QC3.0, QC2.0, and supports Class A. QC2.0 supports 5V 9V 12V output voltage. QC3.0 supports 5V-12V output voltage of 200mV step.
AFC Fast Charging: The integrated AFC fast charging protocol supports 5V 9V 12V output. The input supports 5V 9V voltage.
For FCP Fast Charging: Integrated for FCP fast charging protocol, the output supports 5V 9V 12V. The input supports 5V 9V voltage.
SCP Fast Charging: Integrated SCP fast charging protocol, output support 5V at 4.5A. Input support 5 5V at 3A.
PE Fast Charging: Integrated PE2.0 and PE1.1 fast charging protocols, PE2.0 supports 5V~12V output voltage, 500mv step. PE1.1 supports 5V 7V 9V 12V
