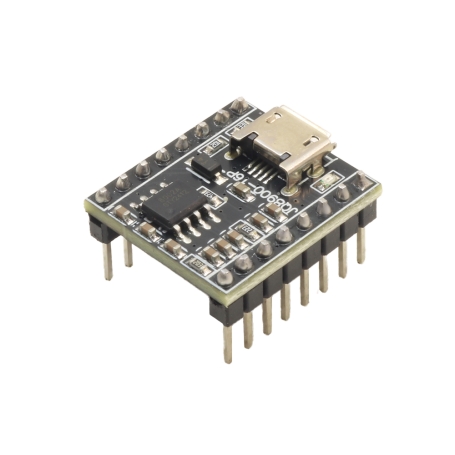

ماژول صوتی پخش صدا MP3 مدل JQ8900-16P

ماژول JQ8900-16P یک ماژول قدرتمند و مستقل برای پخش فایل‌های صوتی با فرمت MP3 است که بدون نیاز به میکروکنترلر نیز قادر به عملکرد می‌باشد. این ماژول دارای حافظه داخلی ۴ مگابایتی برای ذخیره فایل‌های صوتی بوده و از طریق پورت USB امکان بارگذاری فایل‌ها فراهم است. علاوه بر آن، با بهره‌گیری از رابط UART استاندارد (سطح TTL) قابلیت کنترل دقیق و منعطف از طریق میکروکنترلرها را نیز داراست.

ویژگی قابل‌توجه دیگر این ماژول، وجود ۷ پورت IO است که امکان کنترل فایل‌های صوتی از طریق تریگرهای خارجی را فراهم می‌سازد. JQ8900-16P مجهز به آمپلی‌فایر داخلی با توان خروجی ۳ وات است و می‌تواند مستقیماً به بلندگو متصل شود. مصرف توان پایین، عملکرد پایدار، و دمای کاری وسیع از جمله مزایای این ماژول در پروژه‌های صنعتی و تجاری است. مجموعه کاملی از کتابخانه‌ها و مستندات توسعه نیز برای استفاده آسان در دسترس است.

مشخصات

• ولتاژ کاری: 3.3 تا 5.2 V DC (پیشنهادشده 5V)
• جریان مصرفی در حالت خواب: 500µA
• جریان مصرفی در حالت کاری: 10mA
• رابط USB: نسخه 2
• رابط UART: سطح TTL استاندارد
• حافظه داخلی: 4MB
• تعداد پورت‌های IO: هفت عدد (برای تریگر ورودی)
• توان خروجی تقویت‌کننده داخلی: 3W
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• رطوبت کاری: 5% تا 95%

کاربردهای رایج

ماژول JQ8900-16P به‌دلیل طراحی کم‌حجم، مصرف پایین و امکانات کامل کنترلی، در طیف وسیعی از محصولات و سامانه‌های صوتی استفاده می‌شود. این ماژول گزینه‌ای ایده‌آل برای تولیدکنندگان تجهیزات هوشمند، سیستم‌های هشداردهنده، و تجهیزات تجاری دارای پیام‌های صوتی خودکار محسوب می‌شود.

• سیستم اعلان صوتی در تجهیزات ورزشی مانند تردمیل
• راهنمای صوتی در صندلی‌های ماساژور
• هشدار صوتی خطا در دستگاه‌های صنعتی
• اعلان ایمنی در وسایل نقلیه سنگین
• پخش پیام‌های خودکار در ایستگاه‌ها و مکان‌های عمومی
• افزودن قابلیت صوتی به دستگاه‌های بازی
• کاربرد در دستگاه‌های فروش خودکار
• سیستم صوتی اطلاع‌رسانی در فروشگاه‌ها و سالن‌های تجاری
• پخش پیام خوش‌آمدگویی در دفاتر و مراکز خدماتی
• کنترل صوتی پروژه‌های آموزشی یا DIY

Introduction

JQ8900 MP3 Voice sound module can play stereo MP3 files or standard mono audio files. The module has two different modes to operate in; serial communication mode (connecting to a microcontroller) or AD button control mode (module can be controlled with switches).

Specification

USB interface: 2.0 standard
UART interface: standard serial port, TIL level
Input voltage: DC 3.3-5.2 V, recommended 5 V power supply
Rated current: Sleep current: 500 uA; Working current: 10 MA
Size: 20.32*15. 5 mm
Working temperature: -40 degrees to 85 degrees
Working humidity: 5%~95%

MP3 file format

Support all bit rates 11172-3 and IS013813-3 lay. Support audio decoding
Sampling rate support rate (KHZ): 8/ll. 025/12/16/22. 05/24/32/44.1/48
Support Normal, Jazz, Classic, Pop, Rock and other sound effects

Features of JQ8900-16P MP3 Voice Broadcast Module:

Support MP3, WAV hardware decoding
Support FAT file system
Support sampling (K H z): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
The 24-bit DAC output internally uses DSP hardware decoding, non-PWM output, dynamic range support 90dB, signal ratio 85d B
Multiple control modes, two-wire serial mode, one-wire serial control, button mode
Support U disk, TF card, SPIFLASH
Support USB sound card, card reader, HI D control
Support SPIFLASH to be simulated as a USB flash drive, and directly update the voice in SPIFLASH just like operating a USB flash drive
Support the control of common functions such as previous song, next song, play, pause, stop, song selection, etc.
Support system deep sleep, after sleep, the current is as low as 600 micro amps, and it can be awakened by a string and command IO
Support external input audio and MP3 audio mixing, external input, MP3 output, external input and MP3 mixing three output switching

Application of JQ8900-16P MP3 Voice Broadcast Module

Car navigation voice broadcast
Highway transportation inspection, toll station voice prompt
Voice prompts for safety inspections at railway stations and bus stations
Voice prompts in power, communications, and financial business halls
Voice prompts for vehicle entry and exit channel verification
Voice prompt of public security frontier inspection channel
Multi-channel voice correction or device operation guidance voice
Voice announcements for safe driving of electric sightseeing vehicles
Automatic alarm for mechanical and electrical equipment failure
Fire alarm prompts
Automatic broadcast equipment, broadcast regularly
Treadmill voice navigation
