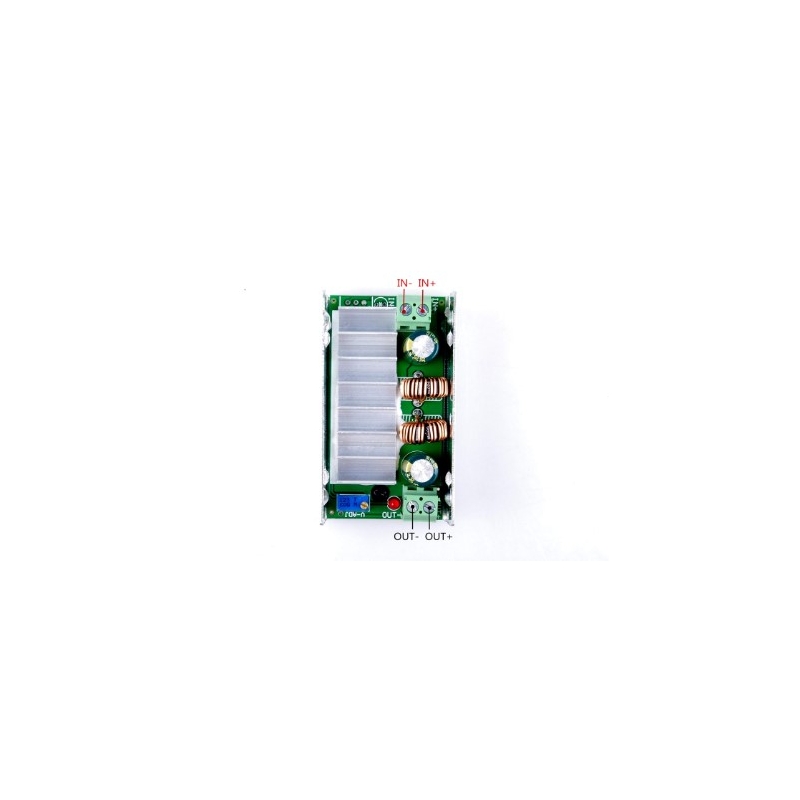

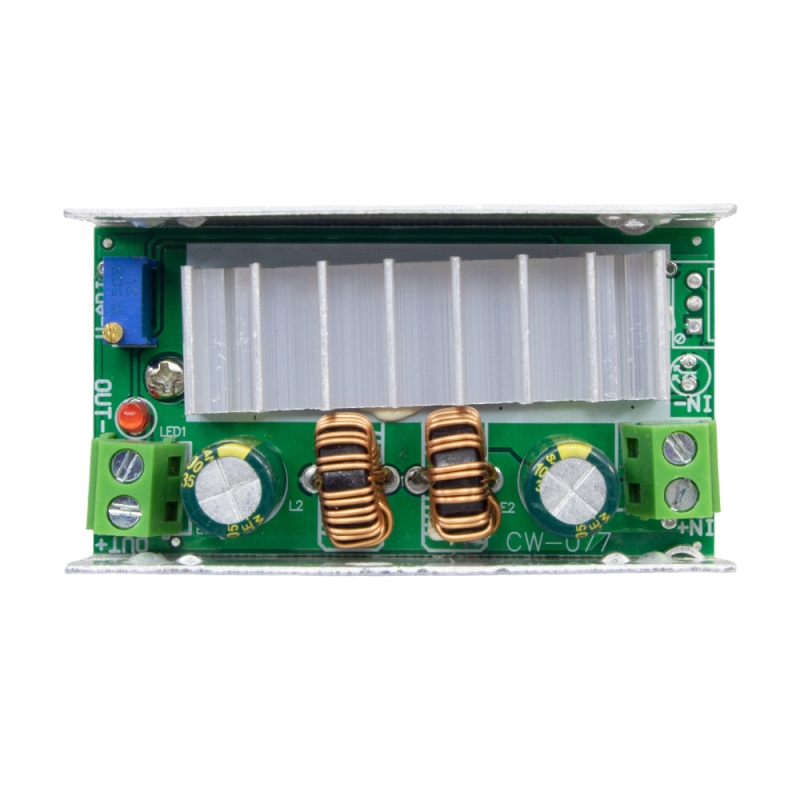

ماژول مبدل DC-DC کاهنده و افزاینده 80 وات با خروجی قابل تنظیم

این ماژول یک مبدل DC به DC از نوع Boost-Buck غیر ایزوله است که توانایی افزایش یا کاهش ولتاژ ورودی را دارد و در نتیجه خروجی با ولتاژی دقیق و پایدار در محدوده وسیع 1 تا 35 ولت فراهم می‌آورد. طراحی این ماژول به‌گونه‌ای است که می‌تواند با ورودی 6 تا 35 ولت DC کار کند و ولتاژ خروجی را با استفاده از پتانسیومتر دقیق تنظیم نماید. ساختار اصلاح غیرهمزمان آن به همراه بازدهی بسیار بالا تا حدود 97.6٪، باعث شده تا این ماژول برای تأمین توان در پروژه‌های صنعتی و DIY، از جمله شارژ باتری، تغذیه موتورهای DC، و ماژول‌های قابل‌حمل بسیار مناسب باشد. با توان خروجی حداکثر 80 وات و پشتیبانی از جریان‌های بالا، این برد در کاربری‌های پرمصرف نیز عملکرد پایدار و قابل اعتمادی ارائه می‌دهد. استفاده از محفظه فلزی مقاوم علاوه بر خنک‌سازی مؤثر، از مدار در برابر ضربه و تداخل محافظت می‌کند.

مشخصات

• ولتاژ ورودی: 6 تا 35 ولت DC
• ولتاژ خروجی: 1 تا 35 ولت DC (قابل تنظیم با پتانسیومتر)
• حداکثر توان خروجی: 80 وات
• حداکثر جریان خروجی: 5 آمپر
• نوع مبدل: Boost-Buck (کاهنده و افزاینده)
• ساختار مدار: غیر ایزوله، اصلاح غیرهمزمان
• بالاترین بازدهی: تا 97.6٪ (در شرایط خاص)
• ابعاد: 70.5×40×31 میلی‌متر

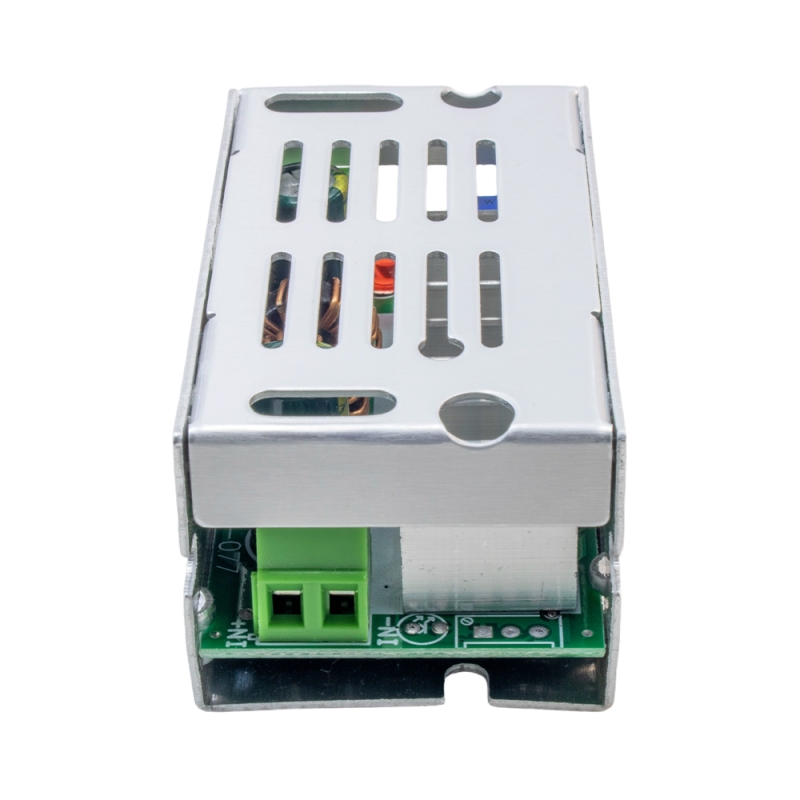

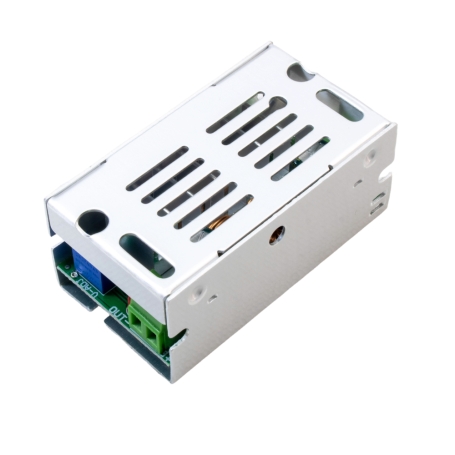

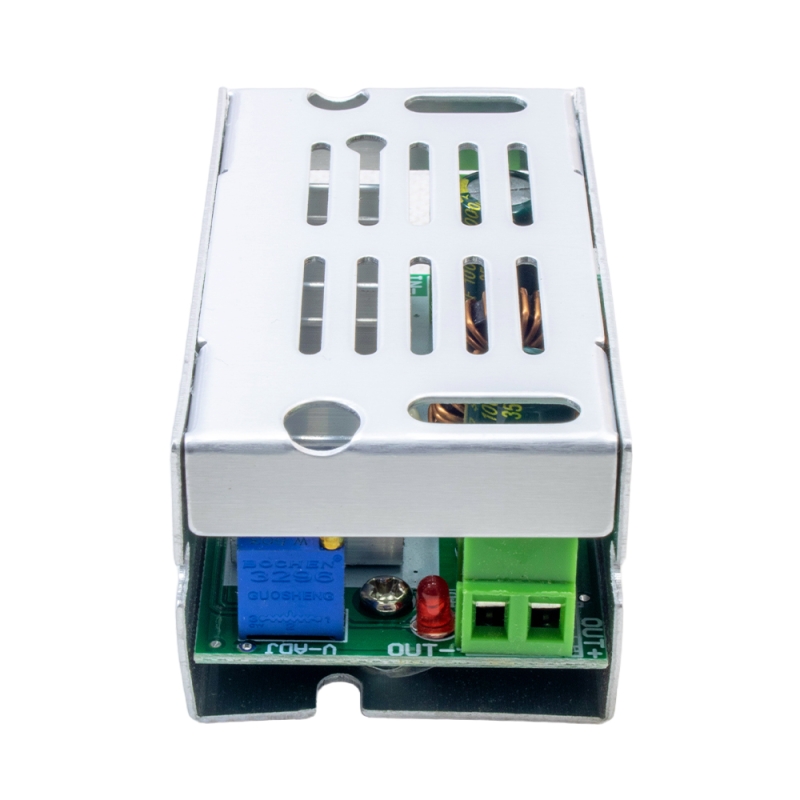

• جنس بدنه: آلومینیوم با شیارهای تهویه

کاربردهای رایج

این ماژول در پروژه‌های مختلف الکترونیکی و صنعتی که نیاز به تنظیم ولتاژ دقیق دارند، بسیار کاربردی است. از جمله در طراحی منابع تغذیه قابل‌حمل، شارژرهای ویژه، راه‌اندازی موتورها، و تأمین تغذیه برای ماژول‌های مختلف. عملکرد افزاینده-کاهنده آن باعث شده تا در مواردی که ولتاژ منبع تغذیه متغیر است ولی خروجی باید پایدار باشد، انتخابی ایده‌آل محسوب شود.

• استفاده در منابع تغذیه قابل حمل
• شارژرهای قابل تنظیم برای باتری
• تغذیه تجهیزات الکترونیکی با ولتاژ خاص
• استفاده در خودرو و موتور سیکلت
• پروژه‌های DIY و Maker
• راه‌اندازی موتورهای DC
• مدارهای کنترل ولتاژ متغیر
• آزمایشگاه‌های آموزشی
• پروژه‌های صنعتی کوچک
• تأمین برق تجهیزات IoT

عملکرد کلی

این ماژول یک مبدل DC-DC از نوع ترکیبی Boost-Buck است که امکان افزایش یا کاهش ولتاژ ورودی را بسته به نیاز خروجی فراهم می‌سازد. ولتاژ ورودی در بازه‌ی 6 تا 35 ولت DC قرار دارد و خروجی آن به‌صورت دقیق از طریق پتانسیومتر قابل تنظیم بوده و می‌تواند در محدوده 1 تا 35 ولت DC تنظیم شود؛ به‌شرط آن‌که همواره ولتاژ خروجی مساوی یا بیشتر از ورودی باشد. طراحی مبتنی بر تکنولوژی سوئیچینگ با راندمان بالا (تا 97.6٪) موجب کاهش چشمگیر تلفات انرژی و تولید گرمای کمتر در بارهای بالا شده است. این ماژول از نوع غیر ایزوله و با ساختار غیرهم‌زمان (Non-synchronous) است و توانایی تأمین حداکثر 80 وات توان خروجی را داراست. همچنین تا 5 آمپر جریان در خروجی را پشتیبانی می‌کند. ساختار تلفیقی افزاینده و کاهنده‌ی آن، این ماژول را برای استفاده در کاربردهایی با نوسانات زیاد ولتاژ ورودی یا نیاز به ولتاژ ثابت در خروجی، به گزینه‌ای مطمئن تبدیل کرده است.

نکته

• همیشه ولتاژ خروجی را بالاتر یا مساوی با ولتاژ ورودی تنظیم کنید تا عملکرد صحیح ماژول تضمین شود.
• از ورودی بیش از 35 ولت استفاده نکنید؛ ممکن است به مدار آسیب وارد شود.
• حداکثر حالت استفاده در توان 80 وات می باشد.
• پیش از اتصال بار، ولتاژ خروجی را با مولتی‌متر تنظیم و بررسی نمایید.
• در صورت استفاده در مدارهای با جریان بالا، از سیم‌های ضخیم و اتصالات مقاوم استفاده کنید تا افت ولتاژ ایجاد نشود.
• در محیط‌های با دمای بالا، ماژول را در فضای دارای تهویه کافی قرار دهید تا از گرم شدن بیش از حد جلوگیری شود.
• این ماژول ایزوله نیست؛ بنابراین زمین ورودی و خروجی مشترک هستند و باید در طراحی مدار در نظر گرفته شود.
• در هنگام تغییر بار، خروجی ممکن است نیاز به تنظیم مجدد داشته باشد تا ولتاژ پایدار باقی بماند.
• برای بارهای حساس مانند تجهیزات مخابراتی یا سنسورها، ابتدا پایداری ولتاژ خروجی را تست کنید.
• استفاده در خارج از مشخصات فنی (Overcurrent/Overvoltage) می‌تواند باعث آسیب دائمی به ماژول شود.

This module is a non-isolated Boost-Buck DC-DC converter that can increase or decrease the input voltage and thus provide an accurate and stable output voltage in a wide range of 1 to 35 V. The design of this module is such that it can operate with an input of 6 to 35 V DC and adjust the output voltage using a precise potentiometer. Its asynchronous rectification structure, along with a very high efficiency of up to 97.6%, makes this module very suitable for powering industrial and DIY projects, including battery charging, DC motor power supply, and portable modules. With a maximum output power of 80 W and high current support, this board provides stable and reliable performance even in high-power applications. The use of a durable metal housing, in addition to effective cooling, protects the circuit from shock and interference.

Specifications

• Input voltage: 6 to 35 V DC
• Output voltage: 1 to 35 V DC (adjustable with potentiometer)
• Maximum output power: 80 W
• Maximum output current: 5 A
• Converter type: Boost-Buck (step-down and step-up)
• Circuit structure: non-isolated, asynchronous rectification
• Highest efficiency: up to 97.6% (under certain conditions)
• Dimensions: 70.5 x 40 x 31 mm
• Body material: Aluminum with ventilation slots
