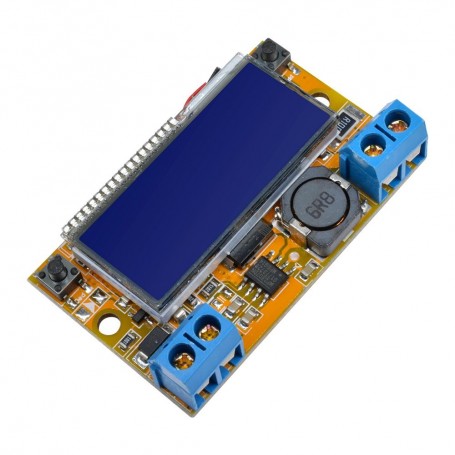

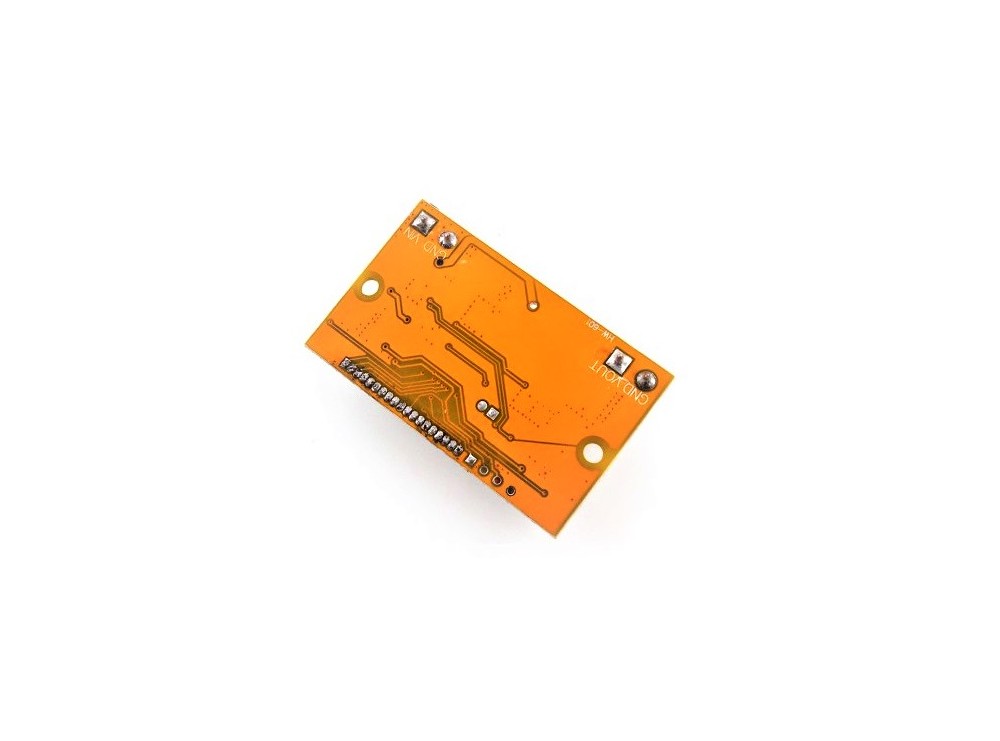

ماژول مبدل DC-DC کاهنده HW-601 به همراه نمایشگر

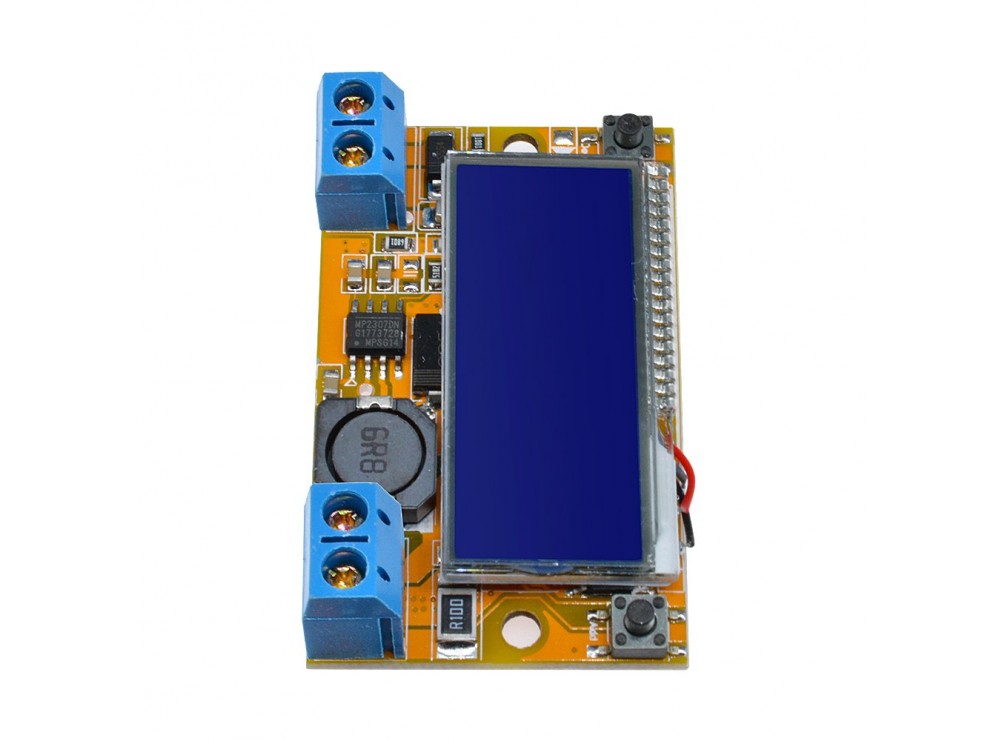

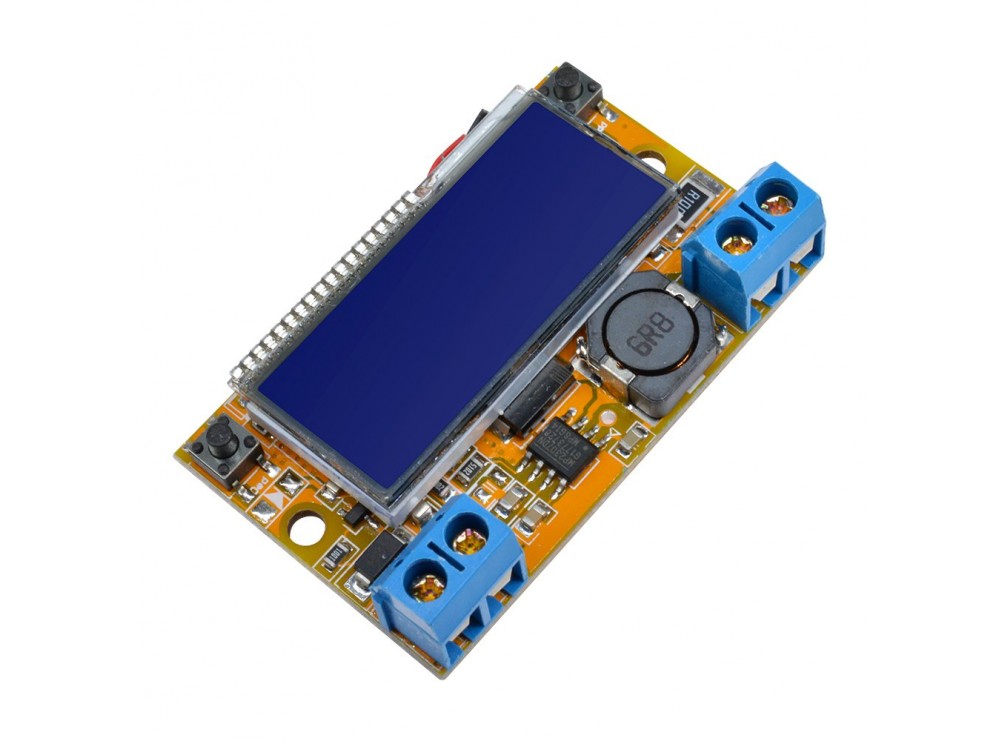

ماژول مبدل DC-DC کاهنده HW-601 به همراه نمایشگر LCD مایع STN، ابزاری کارآمد برای نمایش هم‌زمان ولتاژ و جریان است. با طراحی پیشرفته، این ماژول امکان تنظیم ولتاژ را از طریق کلیدهای تعبیه شده فراهم می‌کند. کاربر می‌تواند با فشار دادن دکمه چپ ولتاژ را کاهش و با دکمه راست آن را افزایش دهد. نمایشگر با پس‌زمینه آبی و کاراکترهای سفید، زاویه و میدان دید وسیع را برای کاربر به ارمغان می‌آورد. این ماژول از ولتاژ ورودی ۵ تا ۲۳ ولت پشتیبانی می‌کند و ولتاژ خروجی قابل تنظیم ۰ تا ۱۶ ولت را ارائه می‌دهد. با حداکثر جریان ۳ آمپر و راندمان ۹۵ درصد، این ماژول برای کاربردهای مختلف مناسب است. همچنین، امکان کالیبراسیون با استفاده از دکمه سمت چپ وجود دارد که به کاربر اجازه می‌دهد تا ولتاژ خروجی را به دقت تنظیم کند.

مشخصات:

• ولتاژ ورودی:5 الی 23 ولت
• ولتاژ خروجی:0 تا 16 ولت
• جریان:3 آمپر
• راندمان:95 درصد
• امکان کالیبراسون با دکمه سمت چپ

نحوه کالیبره و راه اندازی

1- دکمه سمت چپ را به صورت متوالی نگه داشته و منبع را متصل نمایید
2- بک لایت lcd به صورت چشمک زن در می آید
3 – با دکمه سمت راست ولتاژ خروجی را افزایش و با دکمه سمت چپ کاهش دهید و در ولتاژ مد نظرتان تنظیم کنید
4- سپس منبع را قطع و مجدد وصل کنید
5- حال خروجی در ولتاژ مورد نظرتان تنظیم شده
6- پس از آن هر بار تغذیه متصل شود ولتاژ خروجی در همان مقداری که تنظیم کردید خواهد بود
7- در صورت نیاز به تغییر مقدار خروجی به صورت ثابت موارد بالا را دوباره تکرار کنید

ضمنا در حالتی که نیاز به تغییر در حالت عادی دارید و می خواهید از خروجی به صورت متغییر استفاده نمایید صرفا با اتصال تغذذیه و دکمه ها ولتاژ را افزایش و کاهش دهید .

Instruction

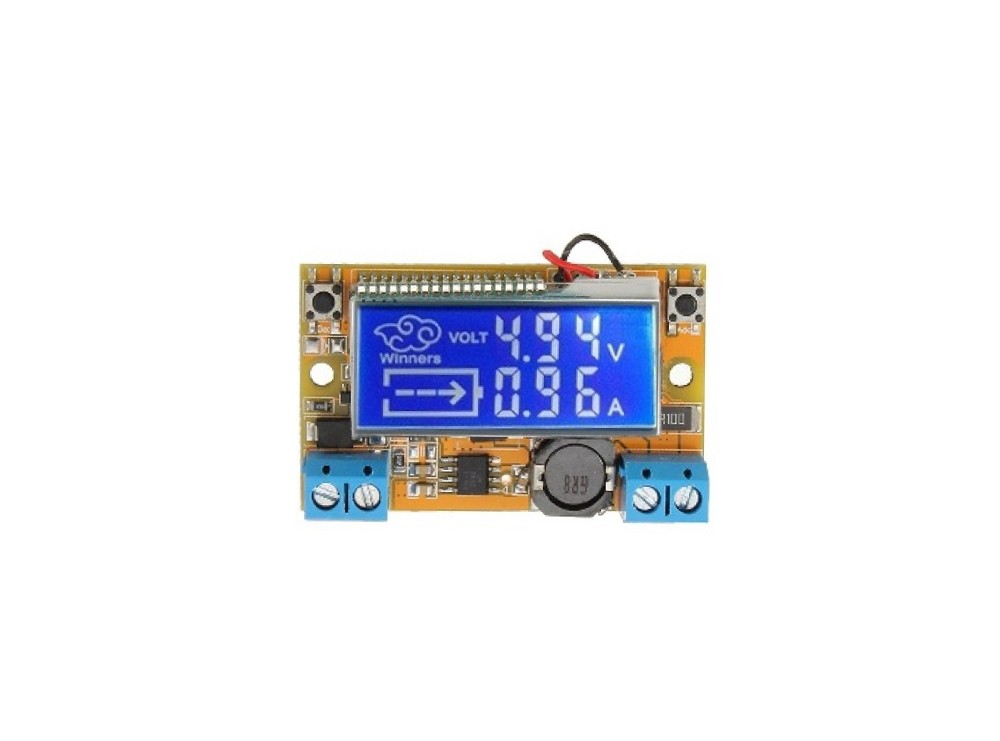

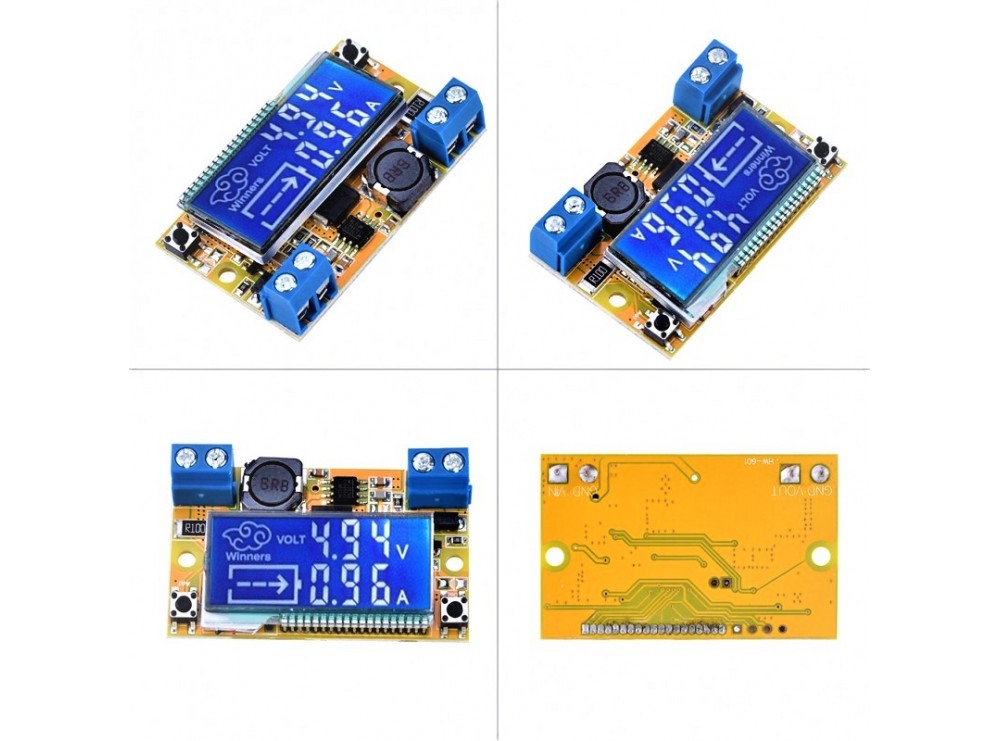

Using STN liquid crystal display screen, Voltage and Current can be displayed simultaneously, blue background and white character, wide angle and wide field of view.

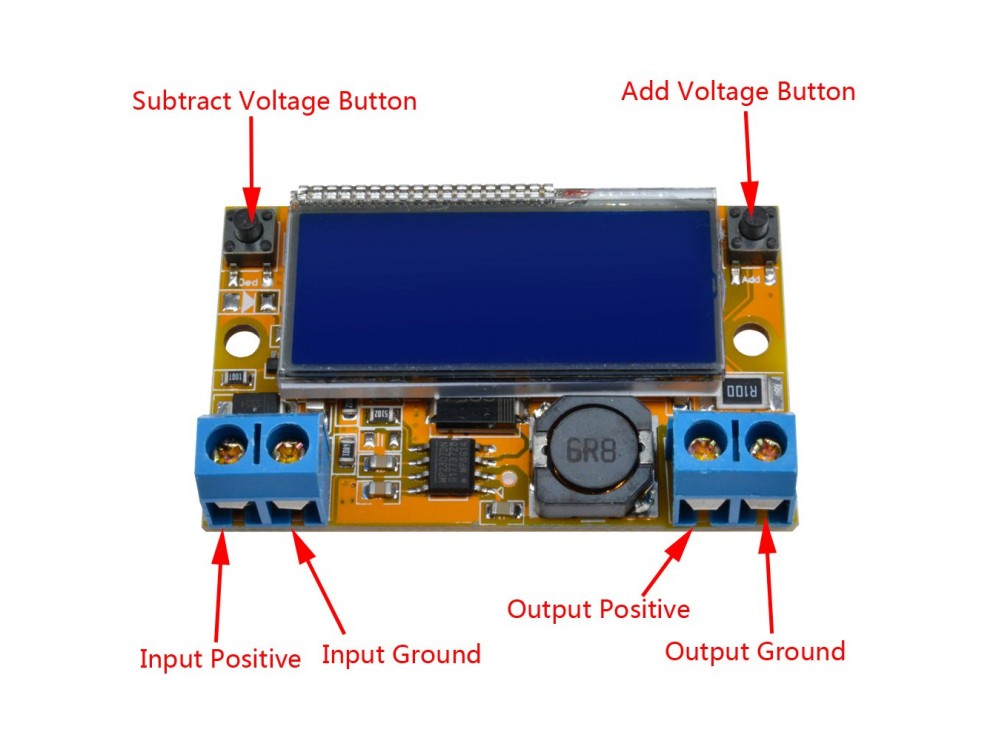

Using button adjustable voltage, left button to reduce the voltage, the right button to increasing voltage. press button one time can adjust 0.04V voltage, press and hold more than 1 second to quickly adjust voltage.

Specification

Input Voltage: 5~23V, Max 23V, recommended to use within 20V
Input voltage must be higher than the output voltage 1V above
Output Voltage: 0~16.5V adjustable (It can save the last set voltage automatically)
Peak Current: Recommended use in 2A, accuracy of 1%, the minimum display 0.01A, less than 10mA will not be displayed.
Peak Current: 3A (Recommended use in 2A, accuracy of 1%, the minimum display 0.01A, less than 10mA will not be displayed.)
Conversion Efficiency: 95%

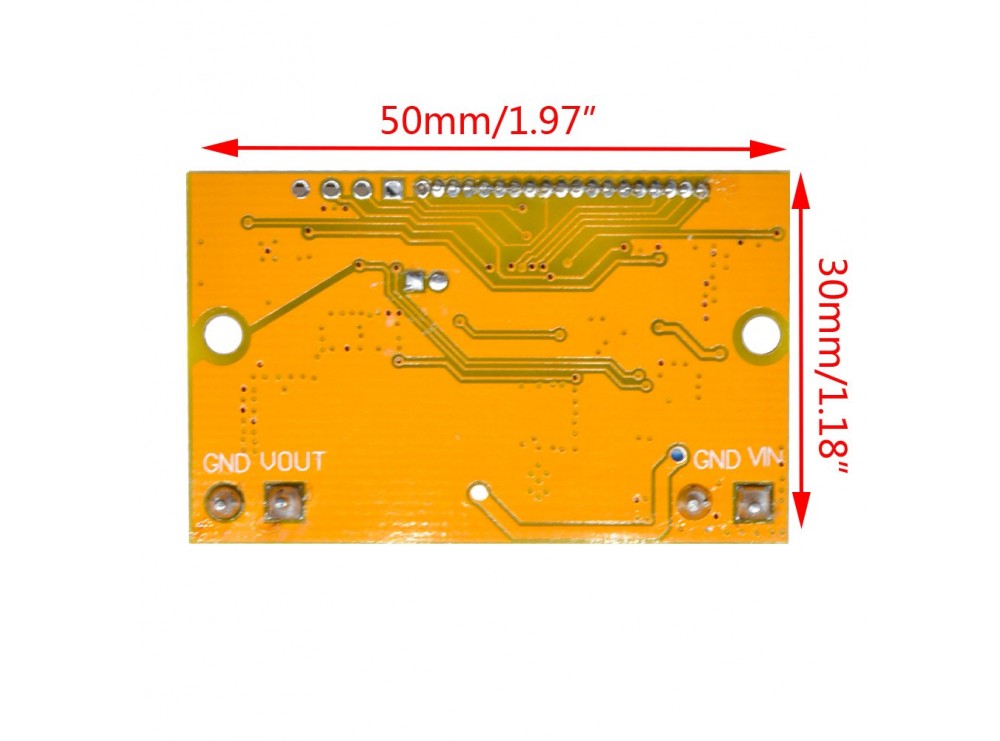

Size: 62 x 44 x 18mm

Calibration

When power outages, long press left button access the power supply.
Then the display starts flashing, at this time, release the left button, measure output voltage with multimeter.
When you press the left or right button until the screen displays near 5V, For example, 4.98V-5.02 is all right, the screen will show 5V.
After adjusting the voltage, please shout off the power supply. Then you completed the calibration.
