ماژول مبدل DC-DC کاهنده XL4015 دارای نمایشگر با امکان کنترل جریان و ولتاژ خروجی

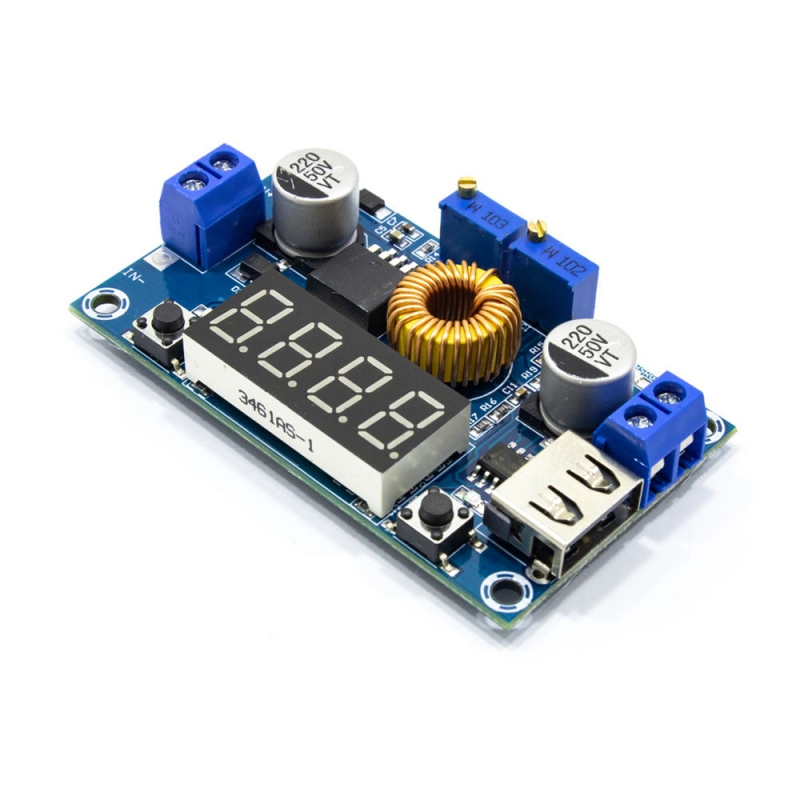

ماژول کاهنده ولتاژ 5 آمپر XL4015 یک مبدل DC به DC از نوع کاهنده (Buck Converter) است که ولتاژ ورودی را به ولتاژ پایین‌تر تبدیل می‌کند. این ماژول مجهز به نمایشگر دیجیتال سگمنتی بوده که از طریق شستی‌های روی برد می‌توان بین نمایش ولتاژ ورودی و خروجی و نمایش جریان خروجی جابه‌جا شد. همچنین امکان تنظیم دقیق ولتاژ و جریان خروجی توسط پتانسیومترها فراهم شده است. وجود پورت USB نیز امکان شارژ مستقیم دستگاه‌های مختلف را فراهم می‌کند.

مشخصات

• نوع مبدل: کاهنده DC-DC
• ولتاژ ورودی: 4 تا 38 ولت DC
• ولتاژ خروجی: 1.25 تا 36 ولت
• حداکثر جریان خروجی: تا 5 آمپر
• حداکثر توان خروجی: 75 وات
• فرکانس کاری: 180 کیلوهرتز
• راندمان: تا 96%

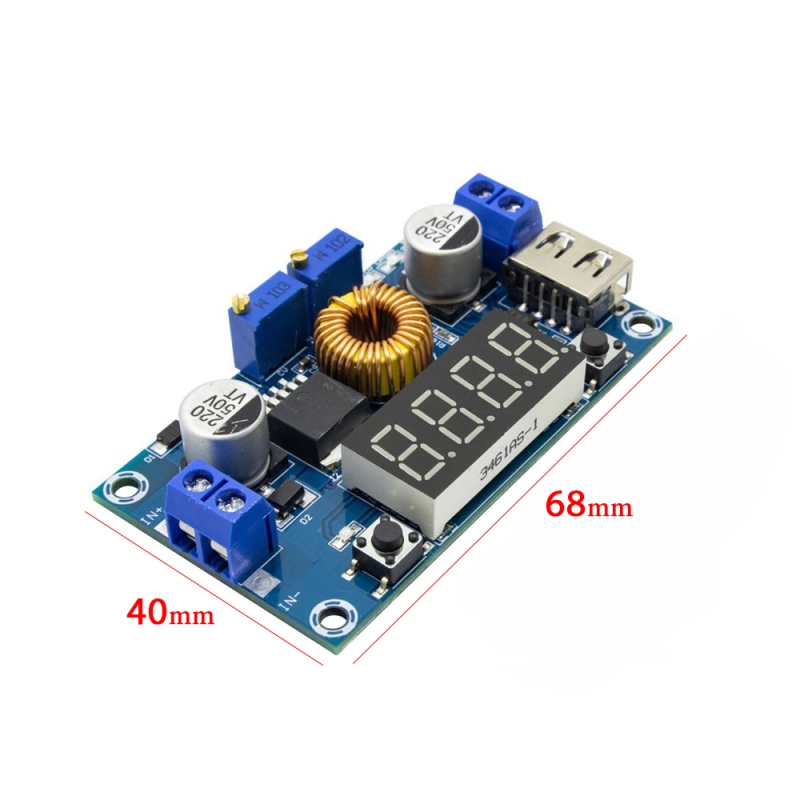

• ابعاد: 68×40 میلی‌متر
• دمای کاری: °C -40 تا +85
• قابلیت تنظیم ولتاژ و جریان خروجی (1.25 تا 36 ولت / تا 5 آمپر)
• راندمان بالا تا 96% برای کاهش تلفات و گرما
• حفاظت در برابر اتصال کوتاه

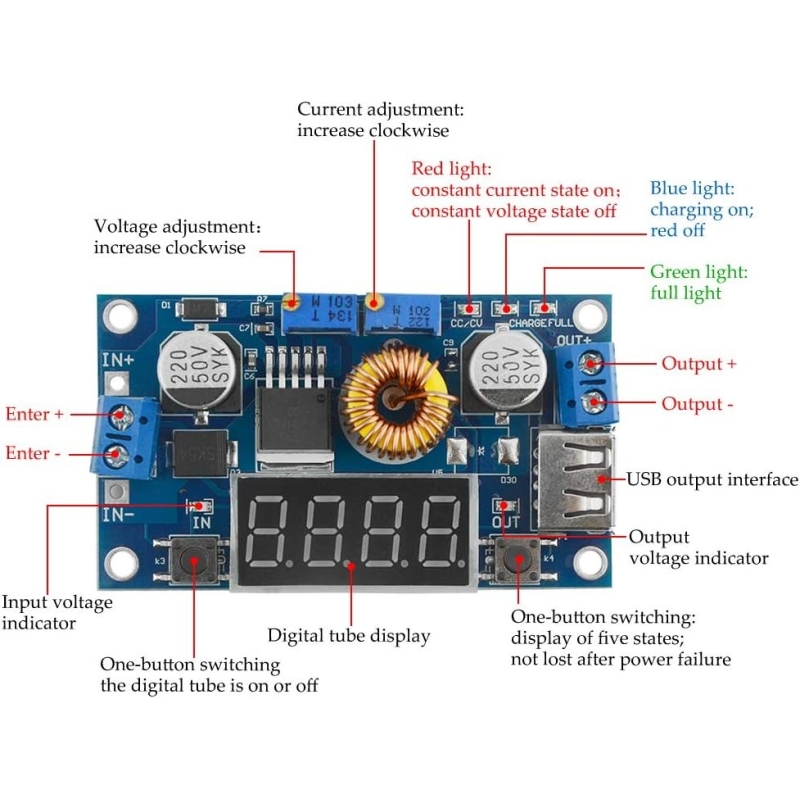

• نمایشگر دیجیتال سگمنتی برای مشاهده ولتاژ ورودی و خروجی و نمایش جریان خروجی با امکان جابه‌جایی توسط شستی‌ها
• پورت USB خروجی جهت شارژ مستقیم انواع دستگاه‌ها

کاربردها

• شارژ انواع باتری‌ها با تنظیم ولتاژ و جریان مناسب
• تأمین تغذیه برای مدارهای الکترونیکی مانند رزبری‌پای و آردوینو
• استفاده به‌عنوان درایور LED با تنظیم جریان ثابت

راهنمای کالیبراسیون

• اتصال ورودی به منبع تغذیه (مطابق پلاریته روی برد). با روشن شدن ماژول، LED PWR فعال می‌شود.
• برای کالیبراسیون ولتاژ ورودی: کلید سمت راست نمایشگر را 2 ثانیه نگه دارید تا وارد مد کالیبراسیون شوید (LED OUT چشمک‌زن). سپس با همان کلید مقدار را تنظیم و با نگه داشتن دوباره ذخیره کنید.
• برای تنظیم ولتاژ خروجی: ترمینال سمت راست ماژول را استفاده کنید. با یک بار فشردن کلید سمت راست، نمایشگر روی ولتاژ خروجی می‌رود (LED IN چشمک‌زن). سپس توسط پتانسیومتر ولتاژ خروجی را تنظیم کنید.
• برای بازگشت به نمایش ولتاژ ورودی کافیست دوباره کلید سمت راست را یک بار فشار دهید.

introduction

The XL4015 5A step-down module is a DC-to-DC step-down converter used to step down the input voltage to a lower output voltage. This module has a seven-segment digital display to display voltage and USB port, and its output voltage and current can be adjusted.

Specifications

Converter type: DC-DC reducer
Input voltage: 4 to 38 V DC
Output voltage: 1.25 to 36 volts
Maximum output current: max 5 amps
Maximum output power: 75 watts
Working frequency: 180 kHz
Efficiency: up to 96%
Dimensions: 68×40 mm
Working temperature: -40 to +85 degrees Celsius

Feature

Ability to adjust output voltage and current:
This module allows you to adjust the output voltage from 1.25 to 36 volts and the output current up to 5 amps. This feature allows you to easily set the appropriate voltage and current for different devices.
High efficiency:
With an efficiency of up to 96%, this module wastes less energy and is highly efficient. This feature makes the module efficient in energy consumption and produces less heat.
Protection against short circuit:
This module has built-in short-circuit protection that prevents damage to connected devices. This feature provides more security for your devices.
Digital display:
The digital display on the module allows you to see the output voltage and current accurately. This feature helps you to make more detailed settings and ensure the correct functioning of the module.
USB output:
The USB port on the module allows charging different devices. This feature allows you to easily charge your portable devices.

Applications

Battery charging:
This module can be used to charge different batteries by setting the appropriate voltage and current. This feature allows you to charge different batteries with confidence.
Powering electronic devices:
Suitable for powering various electronic devices such as Raspberry Pi, Arduino and other electronic circuits. This module can act as a power supply for your electronic projects.
LED driver:
This module can be used as an LED driver by adjusting the output current. This feature allows you to light your LEDs with the appropriate current.
