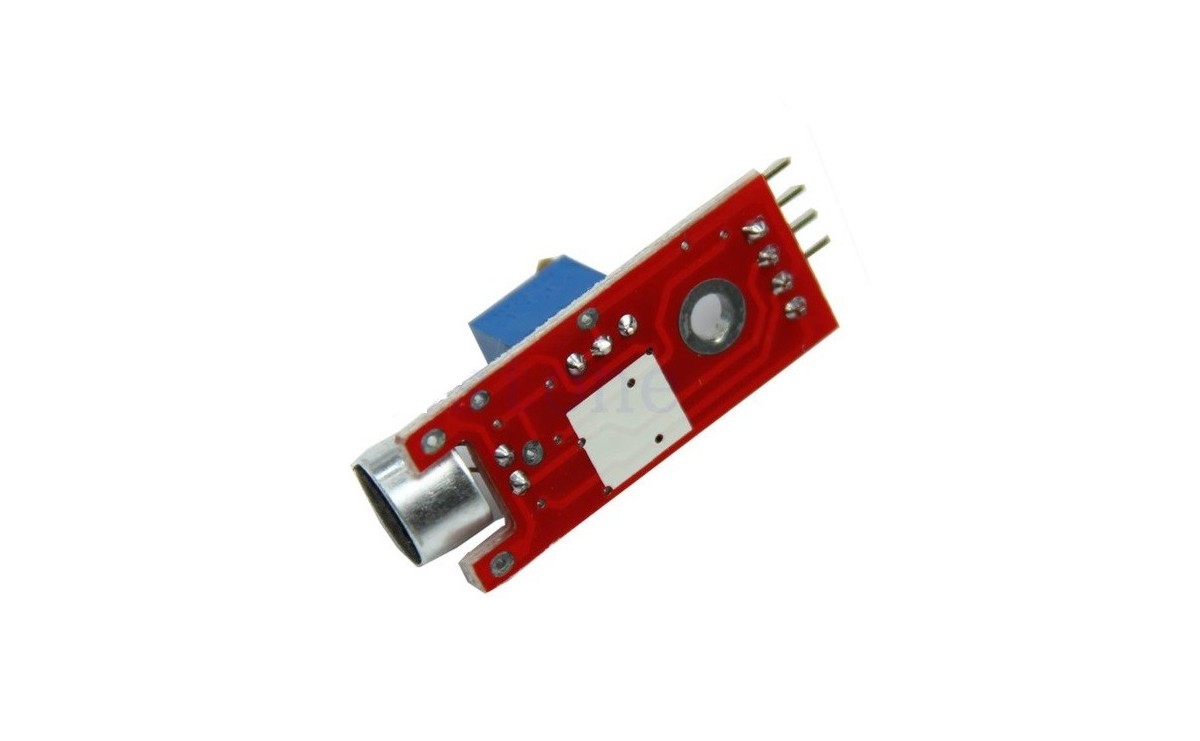

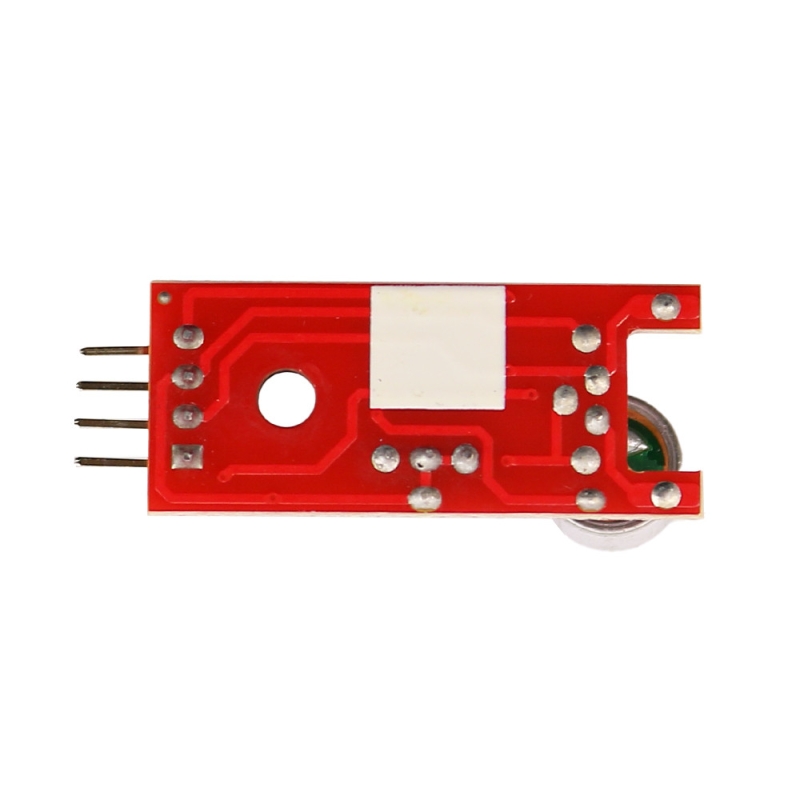

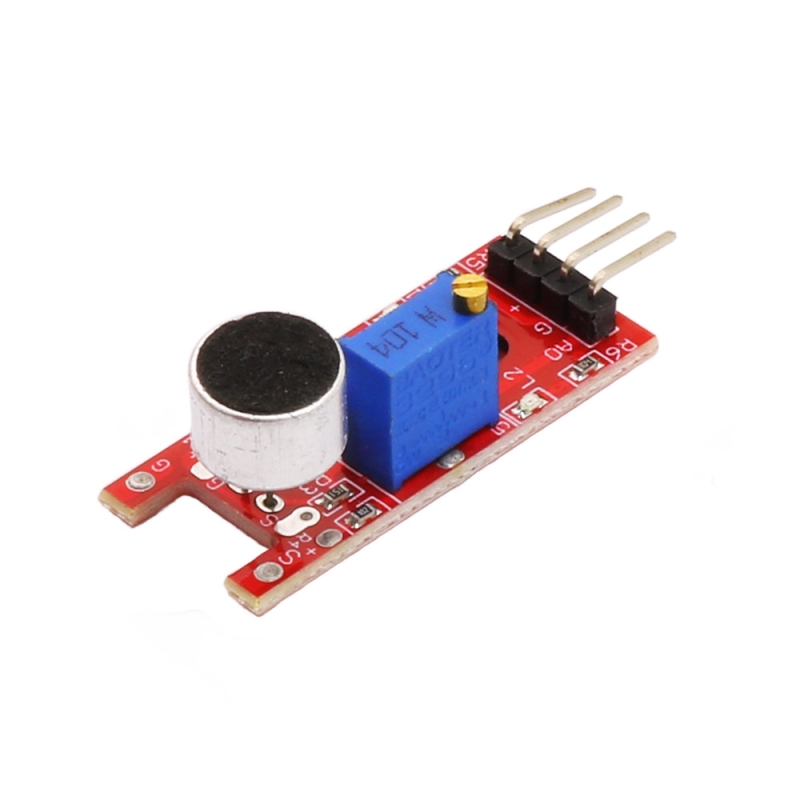

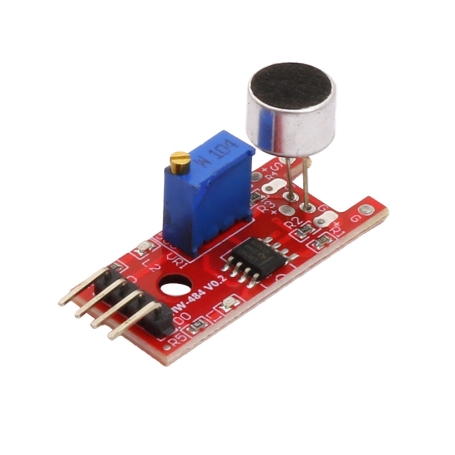

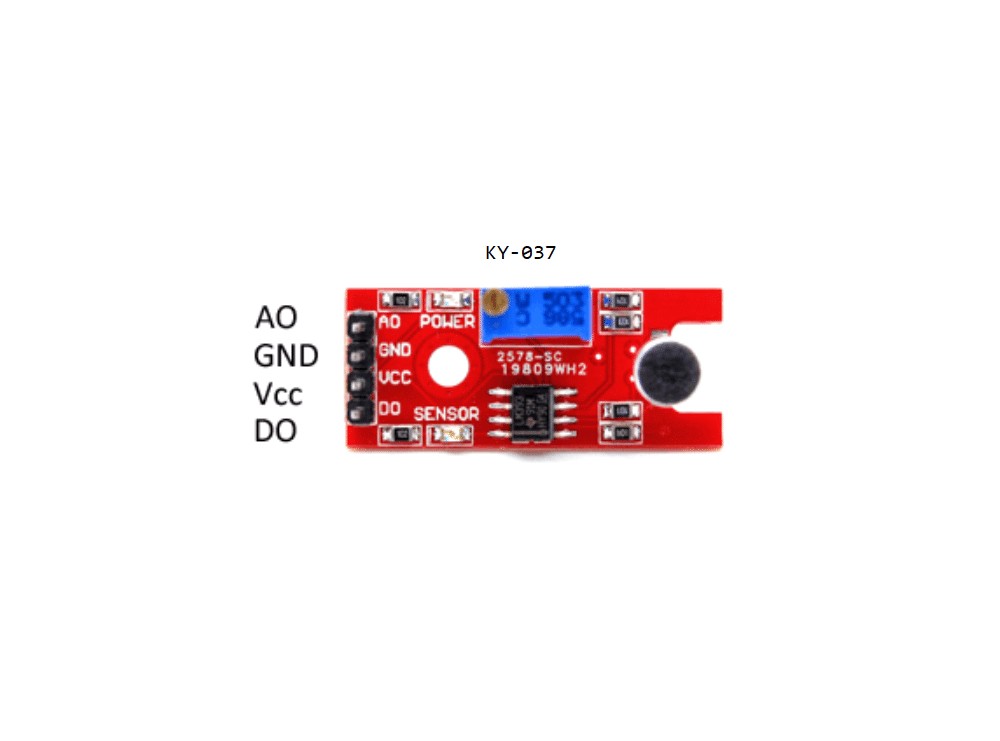

ماژول میکروفن ky-037

این ماژول مجهز به یک میکروفن خازنی و تقویت‌کننده عملیاتی (Op-Amp) داخلی است که امکان دریافت و پردازش صداهای محیطی را فراهم می‌کند. خروجی دیجیتال این ماژول بر اساس سطح حساسیتی که توسط مولتی‌ترن (پتانسیومتر چند دور) تنظیم می‌کنید، فعال یا غیرفعال می‌شود. بدین ترتیب می‌توان آن را به‌عنوان یک سنسور تشخیص صدا یا تشخیص ضربه مورد استفاده قرار داد. علاوه بر خروجی دیجیتال، یک خروجی آنالوگ نیز در نظر گرفته شده که شدت سیگنال صوتی دریافت‌شده را به‌صورت ولتاژ متغیر ارائه می‌دهد. این ویژگی موجب می‌شود تا بتوان از ماژول هم در کاربردهای ساده تشخیص صدا و هم در پروژه‌های پردازش سیگنال صوتی استفاده کرد. ماژول با تغذیه 5 ولت کار می‌کند و به‌سادگی با انواع بردهای میکروکنترلر از جمله Arduino، STM32 و ESP سازگار است.

مشخصات

• ولتاژ کاری: 5V DC

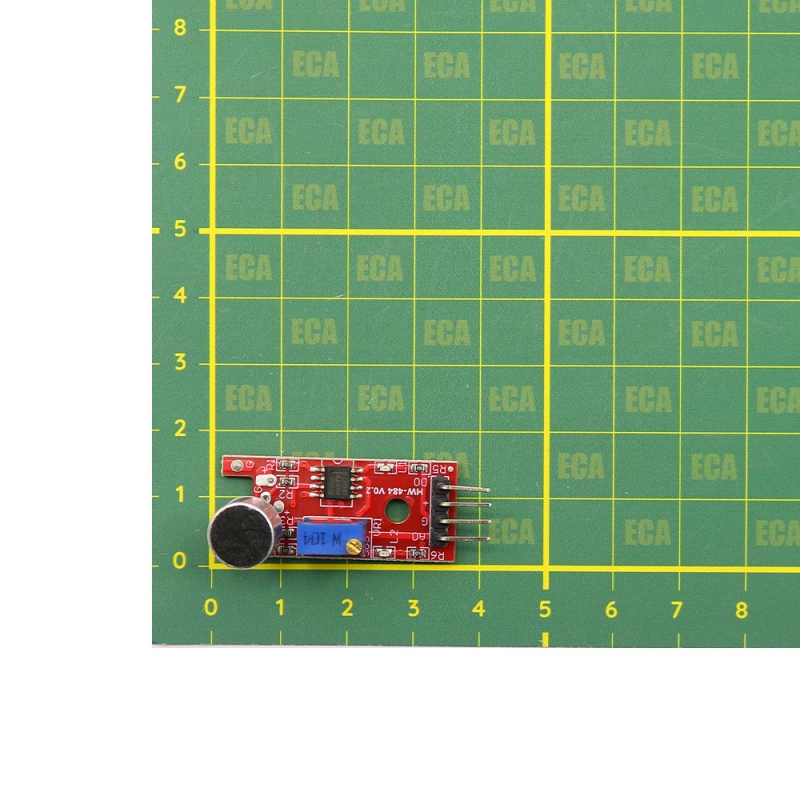

• ابعاد: 35 × 15 × 14 میلی‌متر
• وزن: حدود 3 گرم

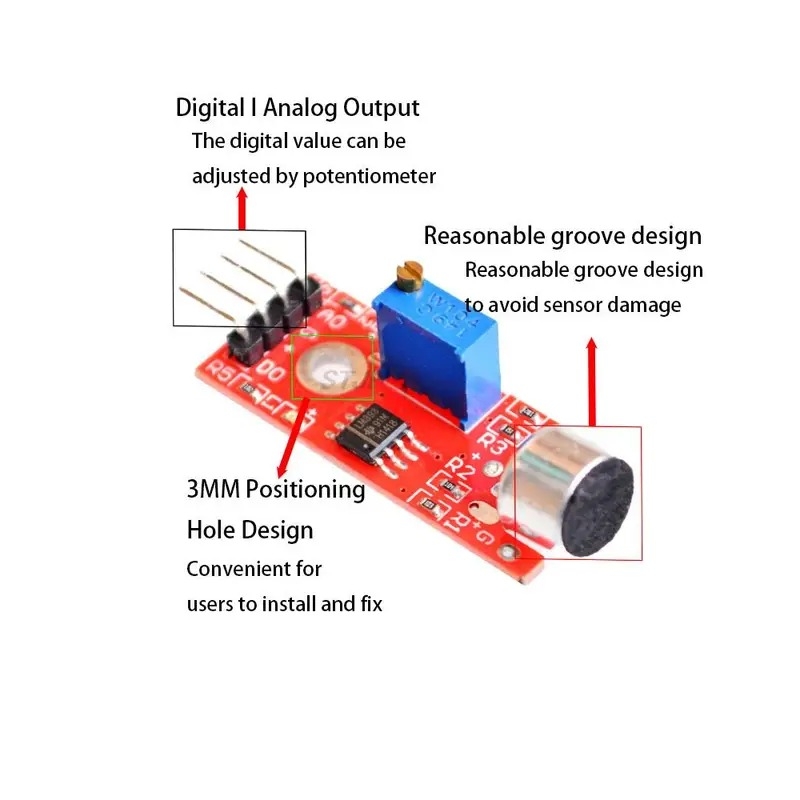

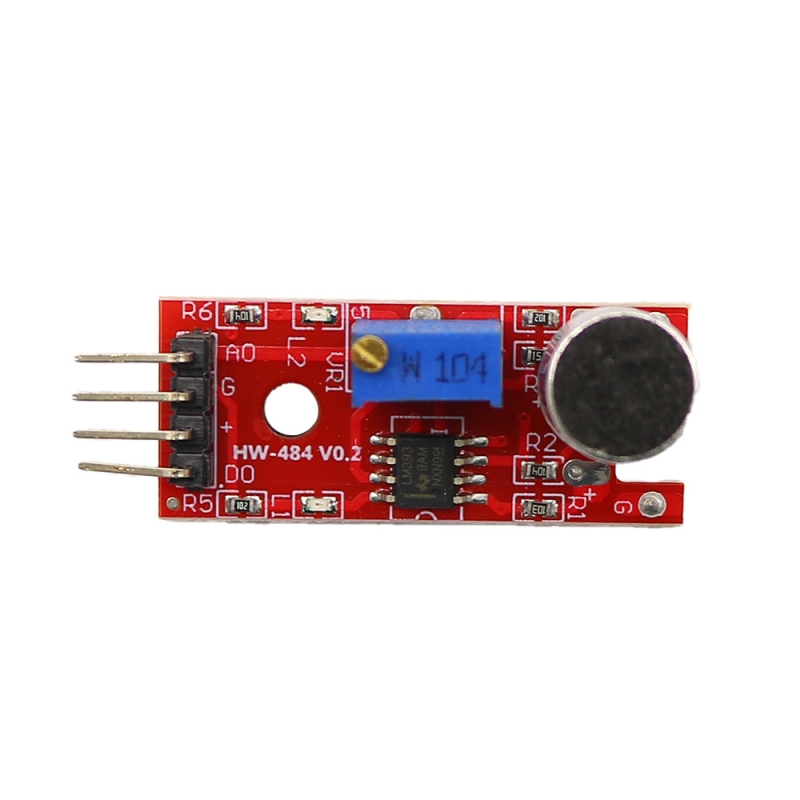

• خروجی‌ها: دیجیتال (D0) و آنالوگ (A0)
• امکان تنظیم حساسیت با مولتی‌ترن
• میکروفن: خازنی (Electret)
• LED وضعیت برای نمایش خروجی دیجیتال
• سازگار با انواع بردهای آردوینو و میکروکنترلر

کاربردهای رایج

• تشخیص صدا در پروژه‌های هوشمند
• راه‌اندازی آلارم با صدای دست زدن یا ضربه
• ورودی صوتی برای پروژه‌های Arduino / STM32
• اندازه‌گیری شدت صدا با خروجی آنالوگ
• پروژه‌های امنیتی و مانیتورینگ صوتی
• کیت‌های آموزشی و تست میکروکنترلر

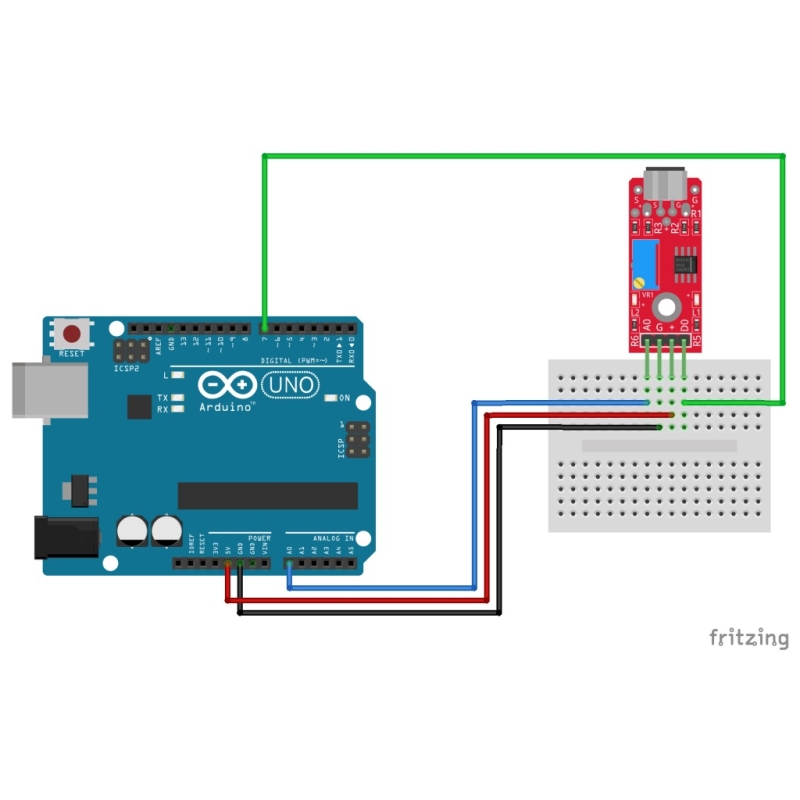

1. اتصال دیجیتال (D0)

• • VCC → 5V آردوینو
  • GND → GND آردوینو
  • D0 → یکی از پایه‌های دیجیتال آردوینو (مثلاً D3)
• عملکرد در اتصال دیجیتال

  • • وقتی شدت صدا از حد تنظیم‌شده توسط مولتی‌ترن بیشتر شود، خروجی D0 High/Low می‌شود (مثل یک کلید).
    • برای مثال می‌توان LED را به پین 13 وصل کرد تا هنگام تشخیص صدا روشن شود.

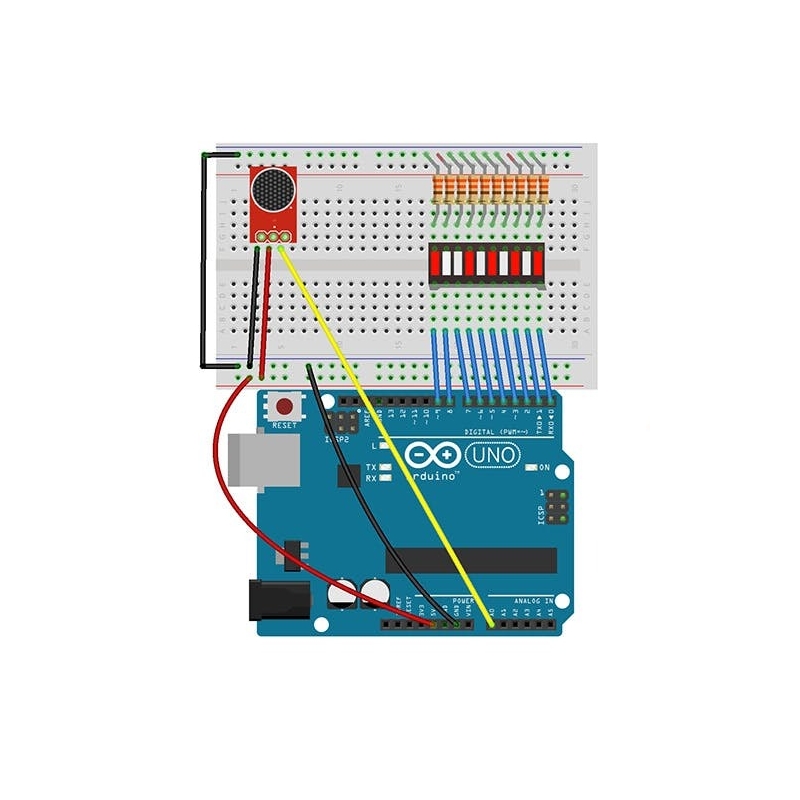

2. اتصال آنالوگ (A0)

• • VCC → 5V آردوینو
  • GND → GND آردوینو
  • A0 → یکی از پایه‌های آنالوگ آردوینو (مثلاً A5)
• عملکرد در اتصال آنالوگ

  • • خروجی A0 یک ولتاژ متناسب با شدت صدا تولید می‌کند. این مقدار بین 0 تا 1023 (10 بیت ADC آردوینو) قابل خواندن است.
    • می‌توان از آن برای اندازه‌گیری شدت نسبی صدا یا اجرای پروژه‌های پردازش سیگنال استفاده کرد.

Specification

Color:red
Operating voltage: 5 V
Size: 35 x 15 x 14mm
Weight:3g

Digital Output

int Led=13;//define LED interface
int buttonpin=3 //Define D0 Sensor Interface
int val;//define numeric variables val

Analog Output

int sensorPin = A5; // select the input pin for the potentiometer
int ledPin = 13; // select the pin for the LED
int sensorValue = 0; // variable to store the value coming from the sensor
