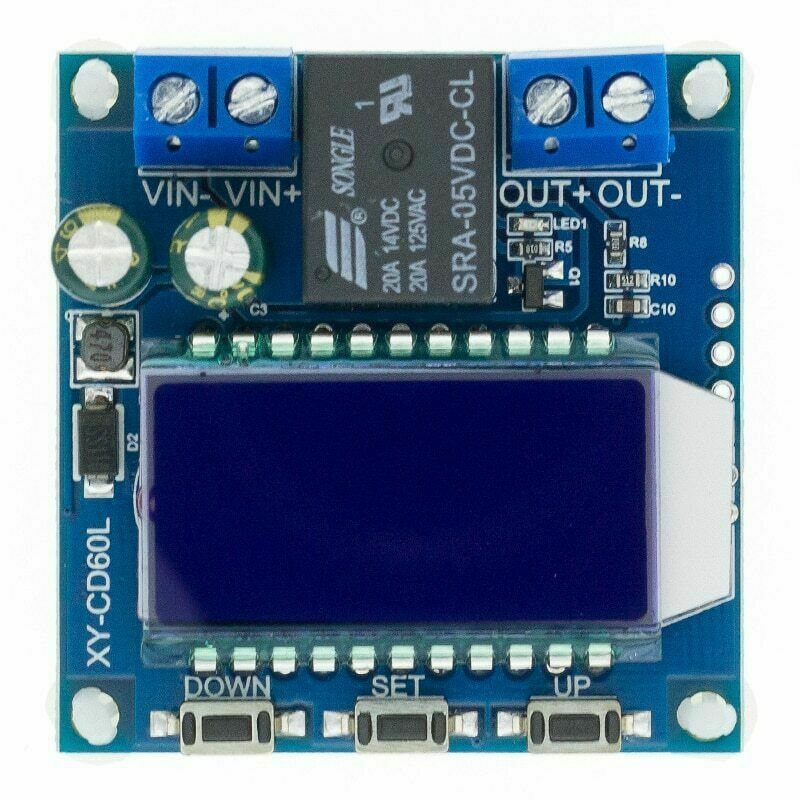

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-CD60L

از آنجایی که بهره‌گیری از باتری‌های لیتیومی روز به روز گسترده‌تر می‌شود، بهره‌گیری از انواع ماژول محافظ شارژ و کنترل شارژ نیز توسعه پیدا کرده است. در تعمیرات تجهیزات الکترونیکی و شارژرهای دستگاه‌ها و یا ساخت پروژه‌هایی که نیاز به چنین مداراتی دارند نیز از این گروه از ماژول‌های الکترونیکی استفاده می‌شود. ماژول‌های شارژر این قابلیت را دارند که کاربر مشخص کند هنگامی که به ولتاژ موردنظر رسید، شارژ باتری قطع شود. در این ماژول کلید ستینگ ورودی و خروجی و دکمه‌های دیگر پایین و بالا را تنظیم می‌کند.

مشخصات

ابزار تست چندمنظوره
حالت کاری دوگانه
پشتیبانی از حفاظت شارژ
 پشتیبانی از حفاظت تخلیه
 پشتیبانی از تنظیم زمان شارژ/تخلیه
تشخیص خودکار پارامترها
 نمایشگر LCD با وضوح بالا
 نمایش چندین پارامتر
 پشتیبانی از حالت صرفه‌جویی در مصرف انرژی
 پشتیبانی از تشخیص خودکار باتری

کاربرد

این ماژول از دو حالت کاری پشتیبانی می‌کند: کنترل شارژ (IN) و کنترل تخلیه (OUT).
کنترل شارژ (IN): این حالت برای کنترل شارژ استفاده می‌شود تا از شارژ بیش از حد جلوگیری شود. نماد IN در نمایشگر نشان‌دهنده حالت شارژ است.
کنترل تخلیه (OUT): این حالت برای کنترل تخلیه باتری به کار می‌رود تا از تخلیه بیش از حد و کاهش عمر باتری جلوگیری کند. نماد OUT در نمایشگر نشان‌دهنده حالت تخلیه است.
درصد ولتاژ باتری: این مقدار از ولتاژ باتری V، مقدار حد پایین ولتاژ dn و مقدار حد بالای ولتاژ UP به دست می‌آید. فرمول محاسبه: V/(UP-dn).
بررسی خودکار پارامترها: اگر مقدار ولتاژ حد پایین dn بیشتر از مقدار ولتاژ حد بالای UP باشد، صفحه نمایش ERR را نشان داده و چشمک می‌زند.

Description

XY-CD60L is a battery charge and discharge controller module. It can be used for DC 6V~60V any one lithium/lead-acid battery.

Features

1>.Multi-function test instrument
2>.Dual mode work
3>.Support charging protection
4>.Support discharge protection
5>.Support set the charging/discharging time
6>.Automatic detection parameters
7>.HD LCD display
8>.Multi-parameter display
9>.Support power saving mode
10>.Supports automatic battery detection

Function

1>.Module supports 2 working modes: Charging Control IN and Discharging Control OUT.

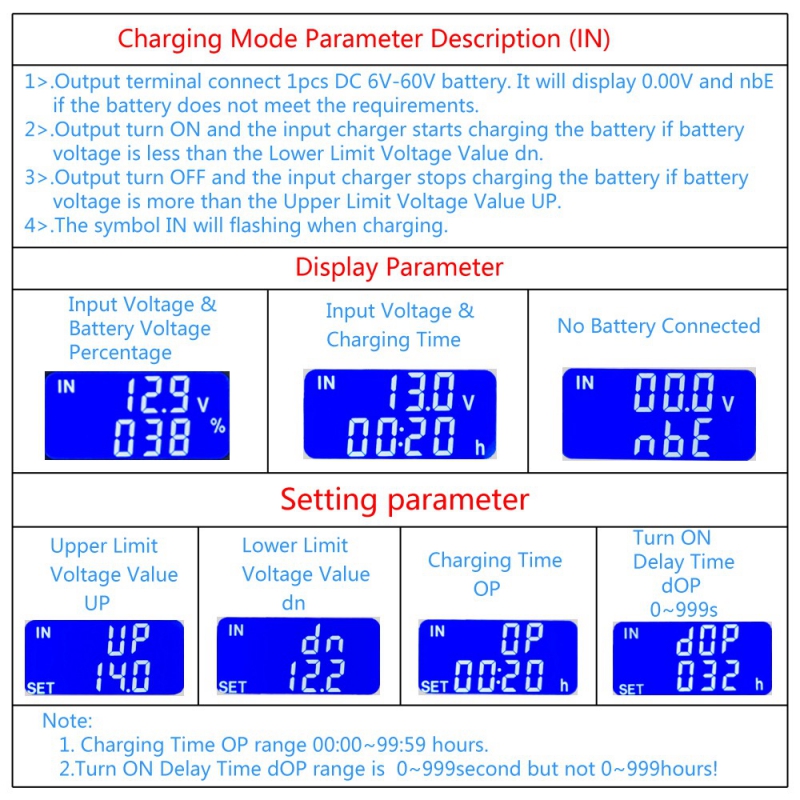

2>.Charging Control IN: This mode is used for charging control to prevent overcharging. Display symbol IN indicates charging mode.

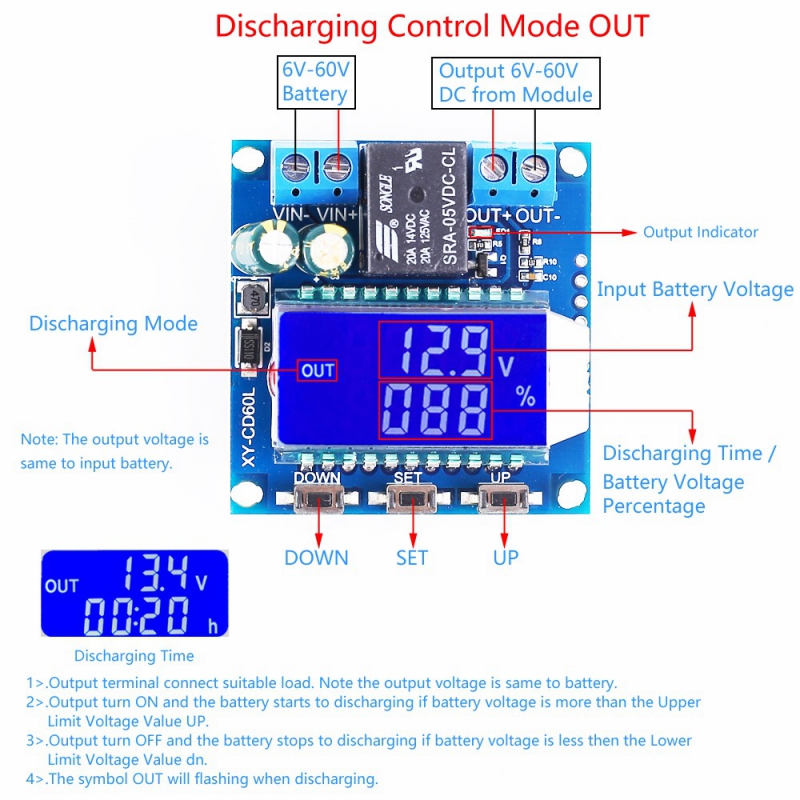

3>.Discharging Control OUT: This mode is used for battery discharge control to prevent battery over-discharge and delay battery life. Display symbol OUT indicates discharging mode.
4>.Battery voltage percentage: It is value get from battery voltage V, Lower Limit Voltage Value dn and Upper Limit Voltage Value UP. Calculation formula: V/(UP-dn).
5>.Automatic parameter check: Screen will display and flashing ERR if the Lower Limit Voltage Value dn is more than the Upper Limit Voltage Value UP.
