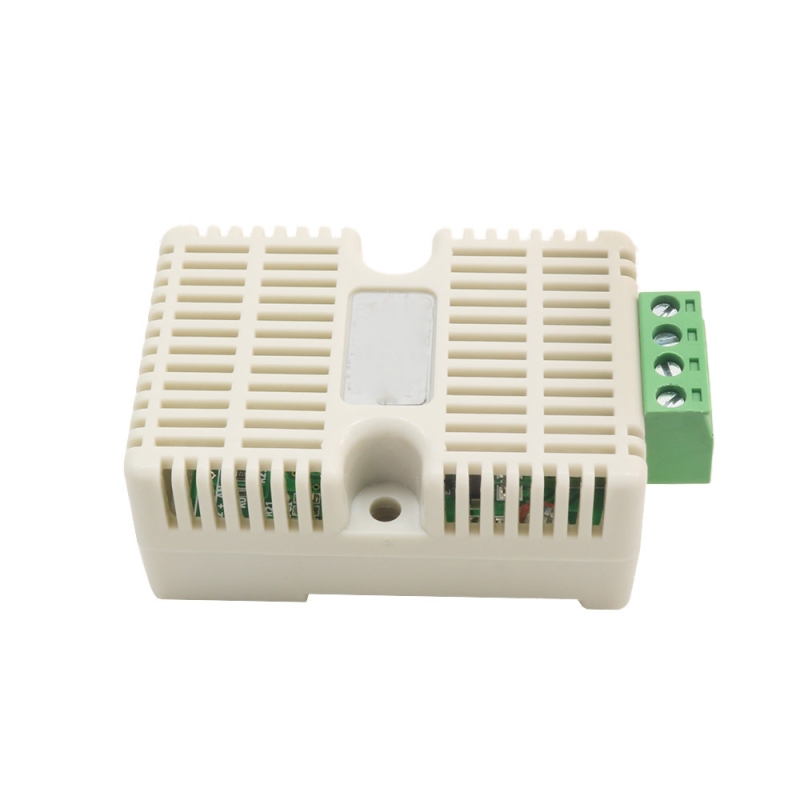

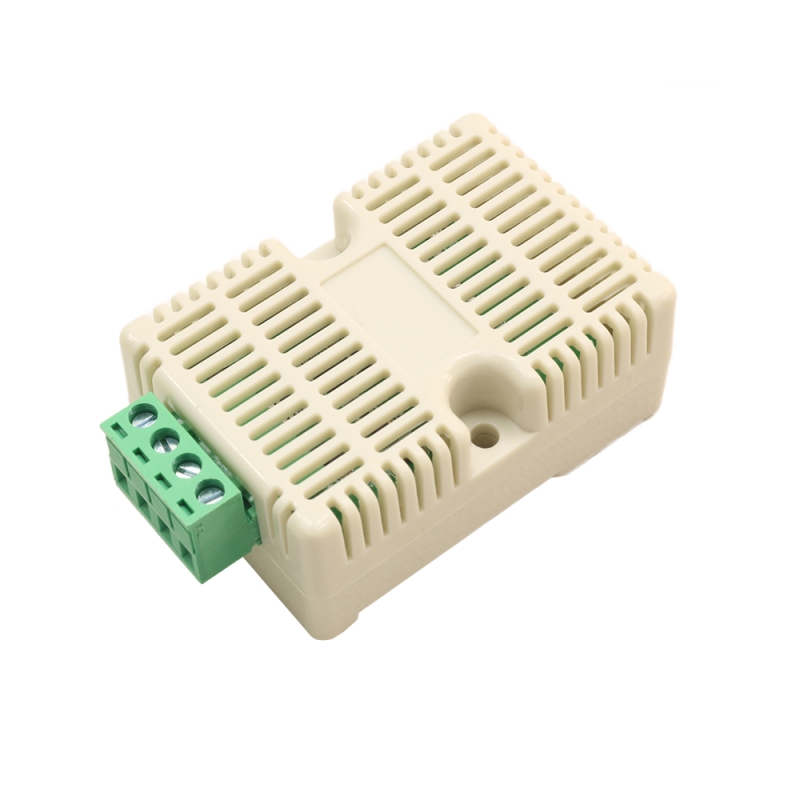

ماژول SHT30 با ارتباط سریال RS485 و پروتکل Mod Bus

ماژول دما و رطوبت مدباس که سنسور استفاده شده در آن SHT30 میباشد یکی از گزینه های مناسب برای استفاده در کاربردهای اتوماسیون صنعتی می‌باشد که تجهیز دما و رطوبت از طریق مدباس روی شبکه قرار میگیرد و قابل خواندن میباشد.در این ماژول با استفاده از پروتکل مدباس و ارتباط سریال از طریق RS485، اطلاعات و مقادیر اندازه گیری شده دما و رطوبت قابلیت ارسال دارد و یا می توان از طریق اتصال ماژول نمایشگر به پورت سریال، مقادیر رطوبت و دمای اندازه گیری شده را مانیتورینگ کرد.

مشخصات

ولتاژ کاری: DC 5V~24V
سیگنال خروجی: RS485
پروتکل ارتباطی: پروتکل مدباس
محدوده دمای اندازه گیری: -40℃~80℃
دقت اندازه گیری دما: +/- 0.2℃
محدوده رطوبت اندازه گیری: 0%RH~90%RH
دقت اندازه گیری رطوبت: +/-2%RH
رزولوشن رطوبت: 0.1%RH
ابعاد: 65x46x28.5 میلیمتر

Description

The product adopts industrial-grade chips, high-precision sht30 temperature and humidity sensors, ensuring products with excellent reliability, precision and compatibility.Adopt rs485 hardware interface (with lightning protection design), protocol layer compatible with standard industrial modbusrtu protocol. Integrating Modbus protocol and ordinary uart communication protocol, this product allows users to choose communication protocol, uart communication supports automatic reporting function (automatically output temperature and humidity to use rs485 serial interface mode tool connect).

Function

1.Support MODBUS RTU protocol
2.RS485 supports 1000 meters communication

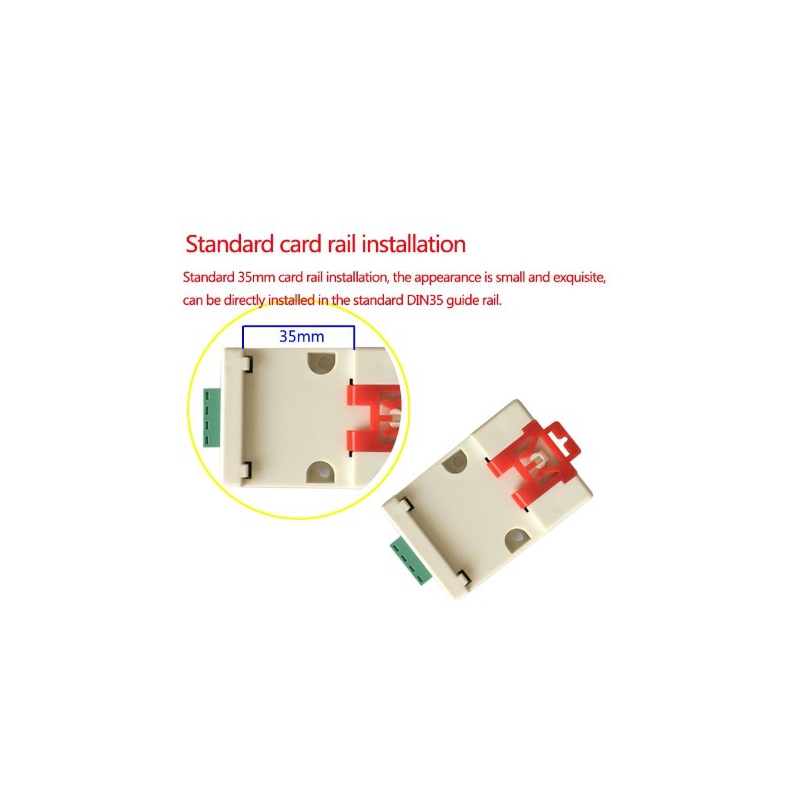

3.Standard DIN35 mounting rails
4.High precision
5.Industrial products, high progress SHT30 temperature and humidity sensor, the RS485 communication
6.Standard MODBUS protocol

Parameters

Product Name:Modbus RTU RS485 SHT30 Temperature Humidity Transmitter
Product Number:DS-HT02
Working Voltage:DC 5V~24V
Output signal:RS485 signal
Communication protocol:Modbus RTU
Communication address:1~247(default 1)
Temperature Range:-40℃~100℃
Temperature Precision:+/-0.2℃
Temperature Resolution:0.1℃
Humidity range: 0% RH to 90% RH
Humidity accuracy: /-2% rh
Humidity decomposition energy: 0.1% rh
Power: <0.2w
Working humidity: 0% ~95% rh
Size: 65*46*28.5mm

Using procedure

Connect a signal receiver such as an arduino to the rs485 terminal.
Input power on the power terminal.
Depending on the data obtained, the processing of the data will differ according to the actual needs.

Note

Users should prepare their own modbus debug tools and rs485 debugger.When using the controller to receive data, the user must follow the communication protocol and commands to complete the code writing.

Application

factory detection
Equipment box detection
Environmental test
home security
