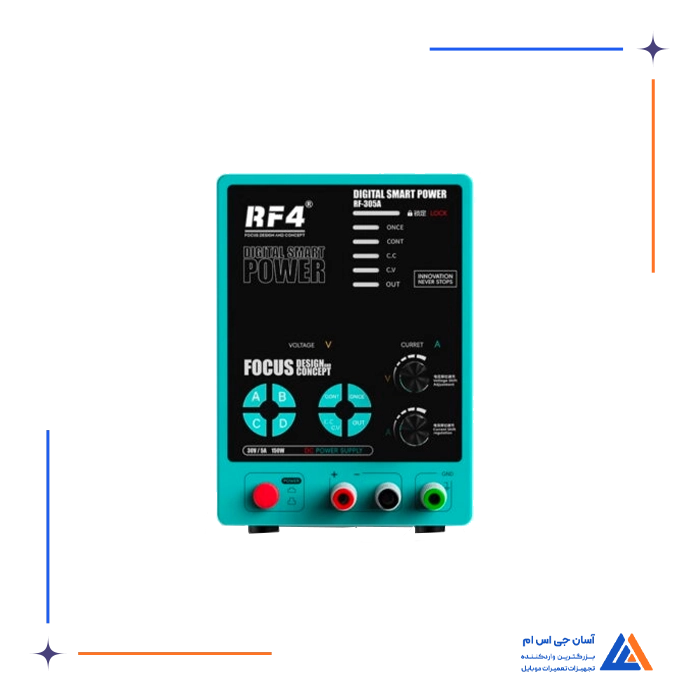

منبع تغذیه RF4 RF-305A

• منبع تغذیه هنگام راه‌اندازی ولتاژ بالایی تولید می کند که می تواند به قطعات حساس آسیب بزند. “کلید خروجی” با جلوگیری از جرقه زنی و سوختن قطعات، این مشکل را به طور مؤثر رفع می کند.

• با فشردن دکمه، دستگاه وارد حالت محافظت مداوم در برابر اضافه‌ جریان می شود. در صورت بروز اتصال کوتاه یا اضافه‌ جریان، محافظت فعال شده، صدای هشدار پخش می شود و پس از ۳ ثانیه خروجی قطع می گردد. اگر دستگاه معیوب باقی بماند، این فرآیند به‌طور پیوسته تکرار می شود تا زمانی که دستگاه معیوب از مدار جدا شود.

• با فشردن دکمه و شنیدن صدای بوق، دستگاه وارد حالت محافظت تکی در برابر اضافه‌جریان می شود. در صورت بروز اتصال کوتاه یا اضافه‌جریان، محافظت فعال شده و صدای هشدار (تک بوق) پخش می‌شود. خروجی قطع می گردد و بازیابی خودکار انجام نمی شود. چراغ نشانگر و نمایشگر جریان به حالت چشمک‌زن تبدیل می شود.

این کلید به‌ عنوان محدودکننده ولتاژ و جریان عمل می کند و دارای دو حالت است:

• حالت C.C: با فشردن کلید و شنیدن صدای بوق، در صورتی که جریان مصرفی از مقدار تعیین‌شده فراتر رود، خروجی قطع خواهد شد تا از آسیب به مدار جلوگیری شود.
• حالت C.V: در صورتی که ولتاژ خروجی از حد مجاز عبور کند، مدار وارد حالت ولتاژ ثابت (C.V) شده و عملکرد خروجی متوقف می گردد تا از بروز آسیب به تجهیزات محافظت شود.

• با نگه داشتن اسکرول ولتاژ به مدت ۲ ثانیه، حالت قفل فعال می‌شود. برای غیر فعال کردن آن، کافی است اسکرول ولتاژ را دوباره نگه دارید تا از آن حالت خارج شوید.

• برای فعال‌سازی حالت شورت کیلر درمنبع تغذیه RF4 RF-305A، کلید C.C/C.V را چند بار فشار دهید تا تمامی نشانگرهای چهار کلید ( Output، C.C/C.V، Cont.ocp، Once.ocp) خاموش شوند. پس از آن، نمایشگر شورت کیلر به‌صورت چشمک‌زن روشن می شود. سپس ولتاژ و آمپر دلخواه را تنظیم کرده، قطعه را متصل و کلید Output را فشار دهید.
