نمایشگر و مانیتورینگ ولتاژ باتری مجهز به آلارم هشدار

باتریهای لیتیوم پلیمر یکی از بهترین راهها برای تامین انرژی الکتریکی و تغذیه مدارات الکتریکی است. این باتریها در مقایسه با دیگر انواع باتریها مزایای بسیاری دارند. کوچک هستند، به نسبت ولتاژ و انرژی ذخیره شده در خود ابعاد کوچکی دارند. متاسفانه شارژ بهترین باتریها هم تمام میشود و اغلب این اتفاق در بدترین زمان ممکن رخ میدهد. اگر میخواهید باتری لیتیم پلیمر با تمام شدن شارژ شما را غافلگیر نکند باید از مانیتورینگ ولتاژ باتری استفاده کنید . ویژگی ساختاری باتریهای لیتیم پلیمر بگونه ای است که ولتاژ آن تا تخلیه کامل شارژ باتری، تقریبا ثابت میماند. بنابر این تشخیص میزان شارژ باتری با استفاده از مانیتورینگ ولتاژ در روشهای معمول غیر ممکن است. اما این بورد با اتصال به باتری شما و با استفاده از الگوریتم پیچیده داخلی خود میتواند وضع نسبی شارژ باتری را مشخص نماید. همچنین یک پین اخطار روی بورد در نظر گرفته شده که با افت ولتاژ باتری در سطحی مشخص که توسط کاربر تعیین میگردد ، سطح منطقی ولتاژ Low شده و در صورت افت ولتاژ از مقدار تعیین شده اعلام آلارم مینماید.
این ماژول توانایی چک کردن سطح ولتاژ تک به تک و همچنین کلی سل های باطری را به صورت جداگانه دارد. حد خطا در این ماژول در حد یک صدم ولت میباشد که بسیار عالیست. این ماژول برای کلیه باطری های لیتیوم پلیمر و لیتیوم یون و غیره قابل استفاده میباشد .

کاربردها

• مناسب برای تشخیص باتری‌های لیتیوم 1 الی 8 سل

مشخصات

• دقت تشخیص ولتاژ تا 0.01± ولت
• محدوده نمایش ولتاژ هر سلول بین 0.5 الی 4.5 ولت
• محدوده نمایش ولتاژ کل بین 0.5 الی 36 ولت
• محدوده تنظیم ولتاژ هشدار 2.7 الی 3.8 ولت
• ابعاد 40x25x11 میلیمتر
• وزن 9 گرم

introduction

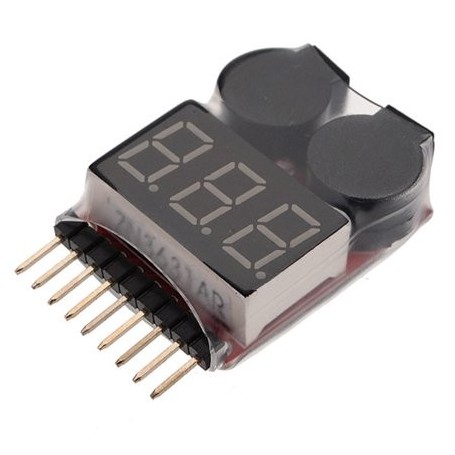

The voltage monitor for lithium detect 1S ~ 8S automatically detect each lithium batteries
Voltage and total voltage. Supports reverse connection protection.
It allows you to work anywhere understand the state of your battery, so your battery will not
Excessive discharge or overcharge harm caused.

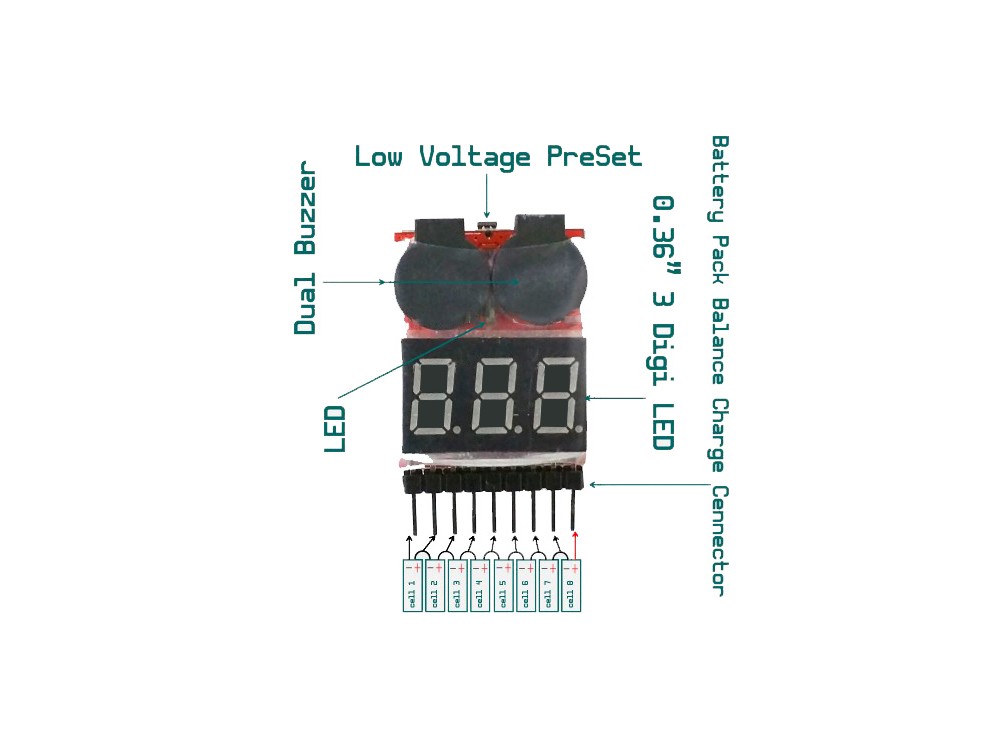

When the voltage drops below the set value, the buzzer will sound, the red LED flashes; the factory default
The setting is 3.3V, press the button to change the voltage setting, automatically save user value.

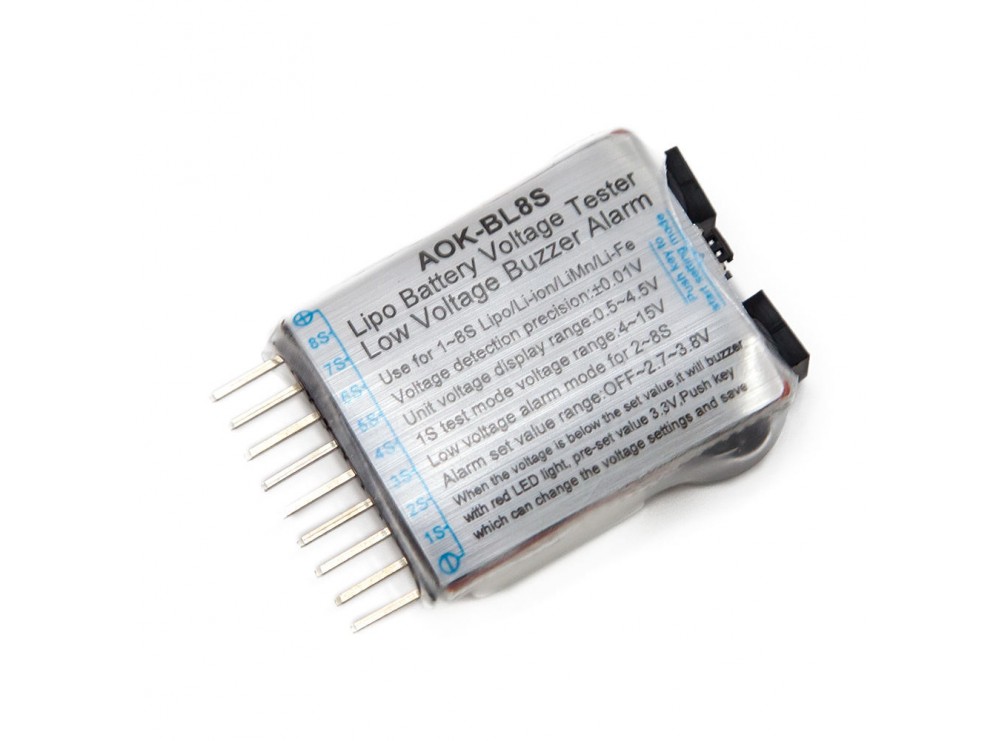

Specification

For 1S-8S lithium detection
The voltage detection accuracy: ± 0.01V.
The group voltage display range: 0.5V ~ 4.5V
The total voltage display range: 0.5V ~ 36V
1S test mode voltage range: 3.7V ~ 30V of
Low voltage buzzer alarm mode 2S – 8S
alarm voltage setting range: OFF ~ 2.7 ~ 3.8V

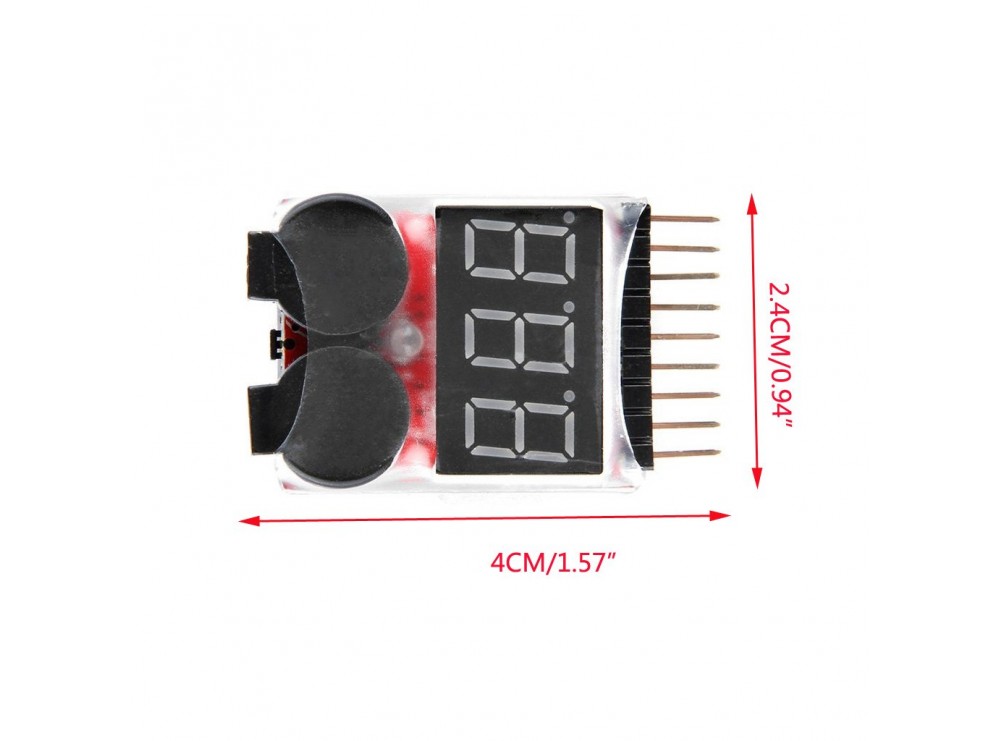

Size: 40 mm x 25 x 11
Weight: 9g
