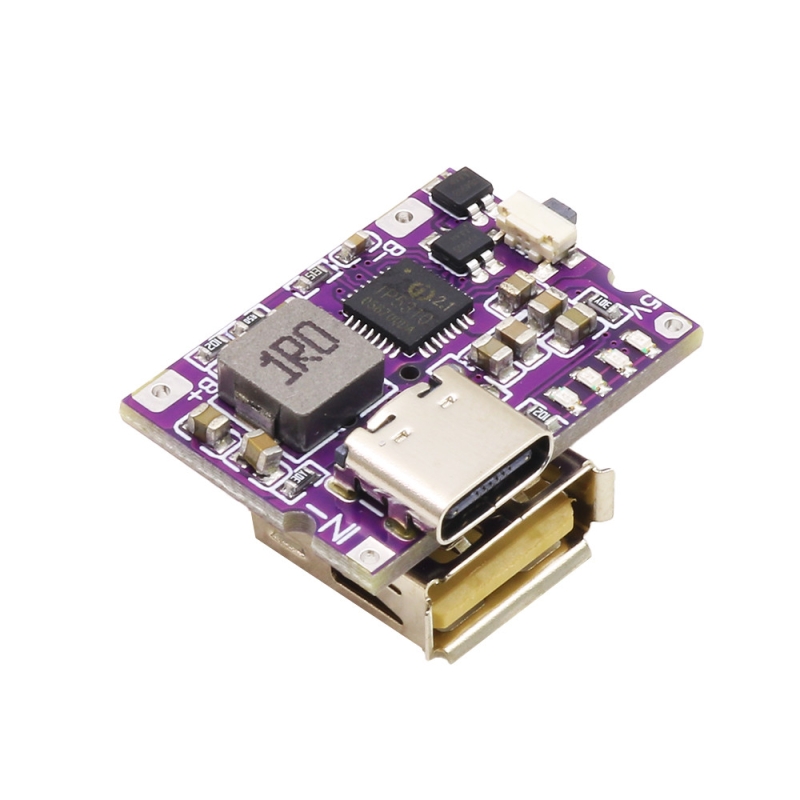

ماژول شارژر لیتیوم یون دارای خروجی USB مدل LX-LBC3.1

ماژول LX-LBC3.1 با دارا بودن درگاه USB Type-C یک ماژول مناسب برای شارژ باتری های لیتیومی می باشد با استفاده از این ماژول و یک شارژر تلفن همراه قابلیت این را خواهید داشت که باتری های لیتیومی خود را به راحتی شارژ نمایید همچنین این ماژول با داشتن 4 عدد LED بر روی خود توانایی نشان دادن میزان شارژ باتری را نیز دارد

مشخصات

ولتاژ ورودی: 5 الی 5.5 ولت DC
ولتاژ خروجی: 5 ولت DC
حداکثر جریان خروجی: 3.1 آمپر
شارژ باتری: 4.2 ولت، 4.35 ولت یا 4.4 ولت – تنظیم کارخانه 4.2 ولت (LiION) است.
حداکثر جریان شارژ: 3A
4 عدد ال ای دی نشانگر شارژ
قابلیت تشخیص خودکار اتصال و قطع شدن
دکمه را دو بار فشار دهید تا خروجی خاموش شود و یک بار فشار دهید تا خروجی روشن شود
تشخیص هوشمند جریان شارژ تلفن همراه DCP
حفاظت در برابر جریان اضافه خروجی و ورودی
حفاظت از اضافه ولتاژ و اتصال کوتاه
حفاظت در برابر شارژ و دشارژ بیش از حد
باتری مناسب : لیتیوم یون سایز 18650
ابعاد: 27x20x5mm
وزن: 4 گرم

نکات استفاده از ماژول

Introduction

Boost converter and Li-Ion/Li-Po battery charger in one. The module has an integrated LED charge indicator. If a current of less than 50mA is taken, the output is switched off. The module allows you to choose a charging voltage of 4.2V, 4.35V, or 4.4V.

1. Before connecting the battery, connect the charger to the mobile phone with the USB-C data cable and check that the four lights light up one by one. This will test that the module is functional.

2. Check the charging voltage setting of the module, whether it agrees with the type of your battery.

3. Solder the battery to the B+ and B- soldering pads with wires of sufficient cross-section. It is necessary to use soldering, an imperfect contact (e.g. with an alligator clip) can damage the charger!

The battery can be charged using the USB-C connector, or by applying 5V voltage to the 5V(+) and IN-(-) soldering pads. The charging current is up to 3A when using the USB-C connector. When using soldering pads, it is possible to use a charging current of only 2A.

Specifications
Model : LX-LBC3.1 / XL-LBC3.1
Input voltage: 5-5.5V
Output voltage: 5V USB-C
Output current max.: 3.1A
Battery charging: 4.2V, 4.35V, or 4.4V – factory setting is 4.2V (LiION)
Charging current max.: 3A
4 LEDs
Automatically detects phone connection and disconnection
Press the button twice to turn off the output and press once to turn the output on
USB-C supports input and output
Intelligent detection of DCP mobile phone charging current
Output and input overcurrent, overvoltage and short-circuit protection, overcharge and overdischarge protection
Dimensions: 27x20x5mm
Weight: 4g
